Radyal Fan Nedir?
Basınç farkı oluşturan fanlara radyal fan denir. Meydana
gelen hava etkisi merkez kaç (santrifüj) kuvvet doğrultusunda işlev görür.
Santrifüjlü
bir fan, havayı veya diğer gazları hareket ettirmek için kullanılan mekanik bir
cihazdır.Bu fanlarda pompadaki gibi döner bir çark ve o çarkın içinde
bulunduğu helezonik bir yuva bulmaktadır.
Hava veya gaz eksenine paralel olarak
merkezden girer, basınçlandırılarak çark çevresine teğet olarak kanallara
aktarılır ve üfleme ağızdan dışarıya atılır.
Yarattıkları yüksek basınç nedeniyle, santrifüjlü fanlar
kurutma ve klima sistemleri gibi yüksek basınçlı uygulamalar için idealdir.
Tüm
hareketli parçaları kapalı olduğundan ve ayrıca onları hava kirliliği ve
filtrasyon sistemlerinde kullanım için ideal kılan parçacık azaltma
özelliklerine sahiptir.

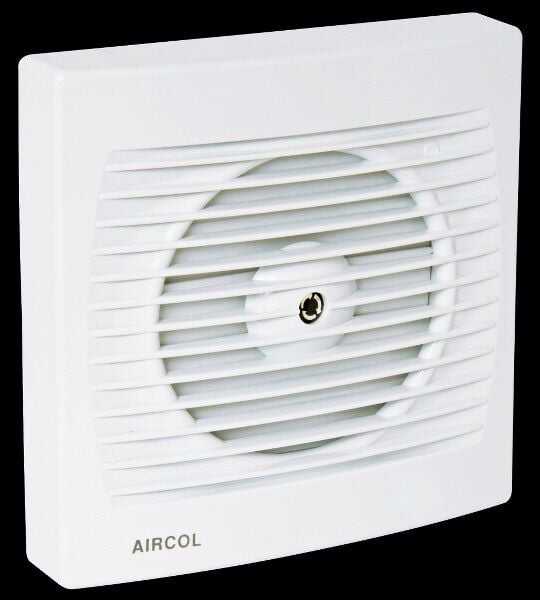

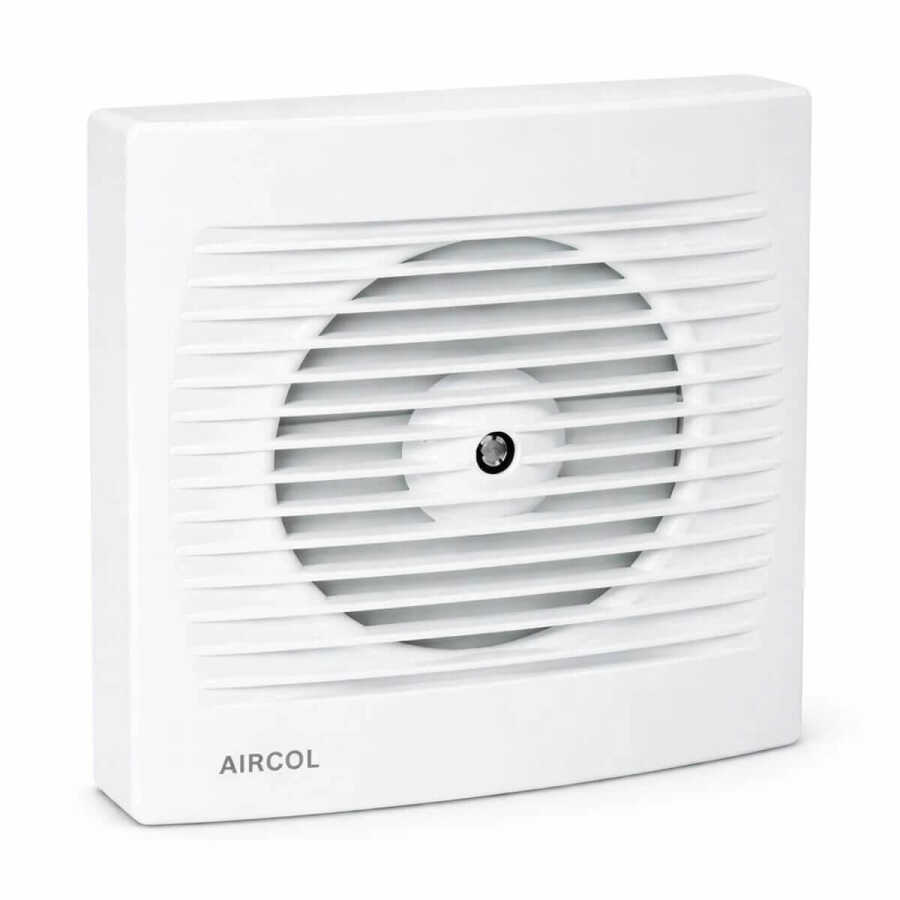

KULLANIM ALANLARI

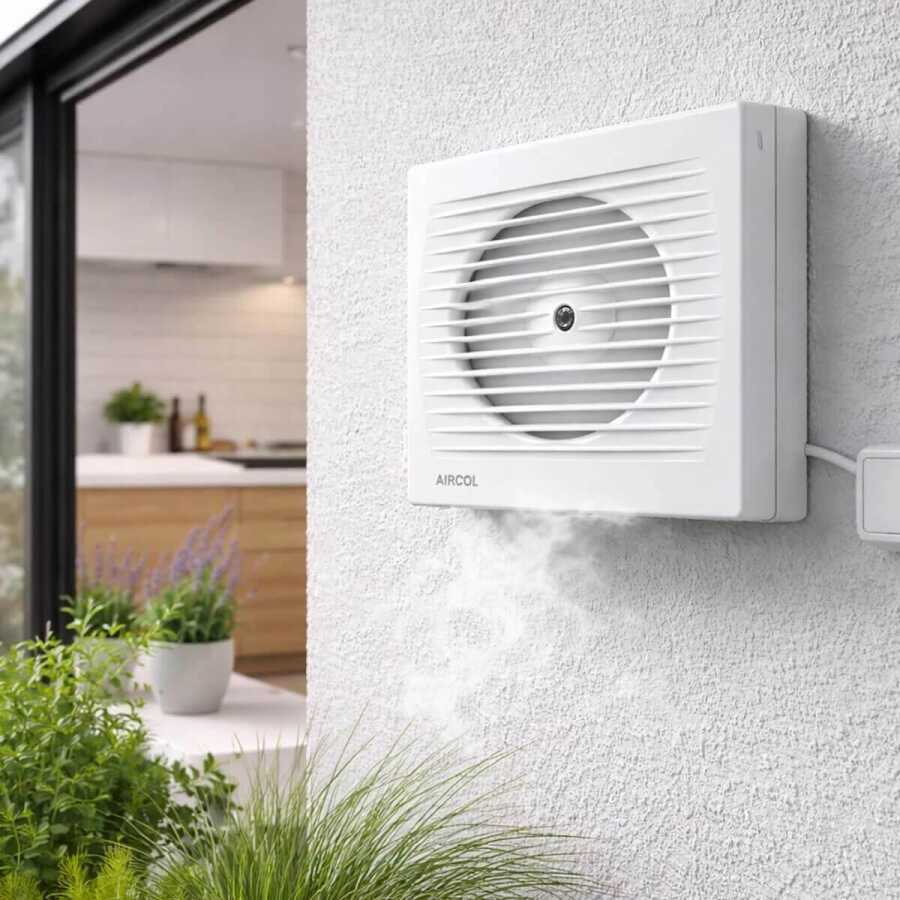

- Küçük ve orta ölçekli mekanlarda:

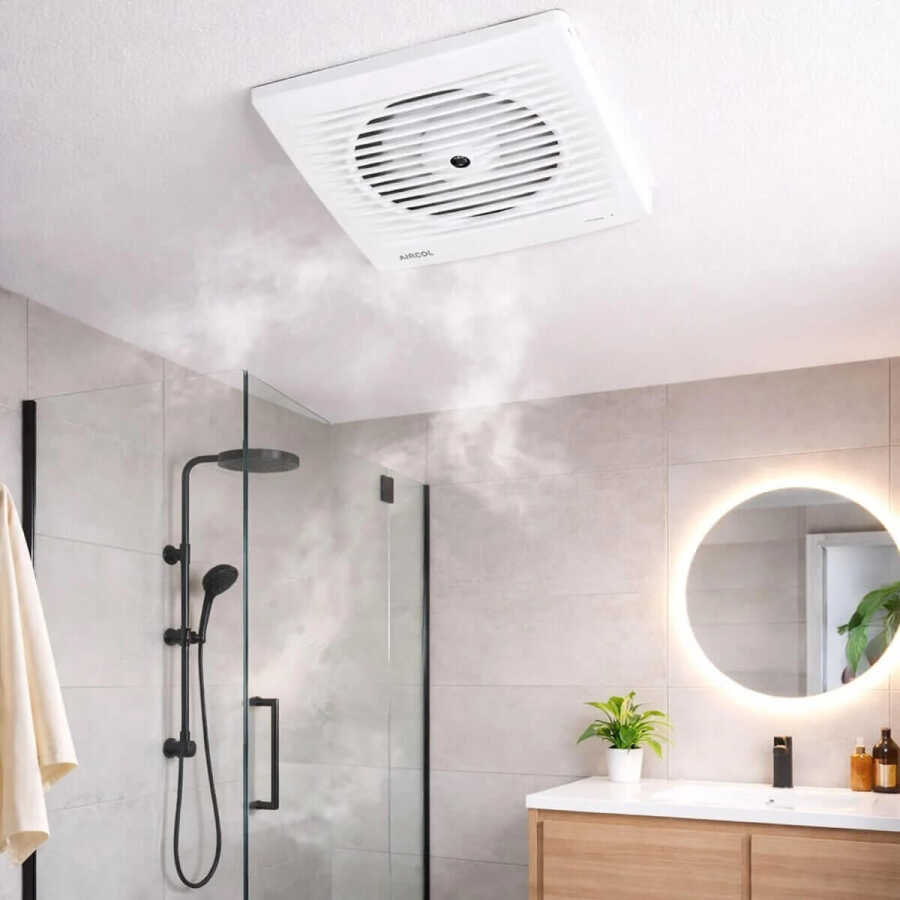

- Banyo, tuvalet, mutfak, kiler, çamaşır odası, garaj, işyeri vb. yerlerin havalandırılması için uygundur.
- Özellikle direkt olarak ya da aspiratöre takılacak max. 1,5 metrelik borularla kullanılmak üzere üretilmiştir.

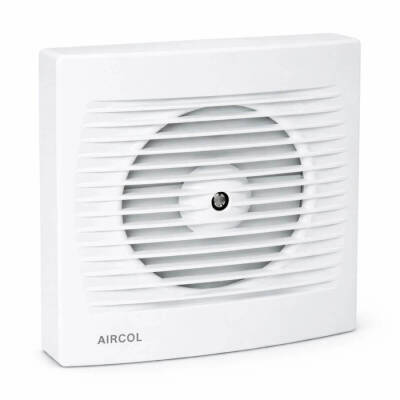

ÖZELLİKLER
- Ultra hafif mekanik panjurlar havanın çekiş gücüyle birlikte açılırlar ve aspiratör kapanınca kendiliğinden kapanırlar.
- Mekanik panjurlar sayesinde aspiratör çalışmıyorken dışarıdan içeriye gelebilecek toz, kötü koku ve soğuk gibi etkenlere karşı en iyi koruma sağlanır.
- Mekanik panjurun iç kısımda çalışacak şekilde tasarlanmasıyla panjurlardan ziyade ön kapağın estetik görünümünün ön planda olması sağlamıştır.
- Yüksek kalite ABS plastik ile imal edilmiş ürünümüz kötü koku, nem ve benzeri dış etkenlere karşı en iyi korumayı sağlarken ilk günkü görünümü asla yitirmez.
- Toza maruz kalan ön kapak silinerek rahatlıkla temizlenebilir.
- Optimum motor ve gövde tasarımıyla ses seviyesi en alt düzeye indirgenmiştir.
- Kendi kendini yağlayan motor yatakları sessiz ve uzun ömürlü performans sağlamaktadır.

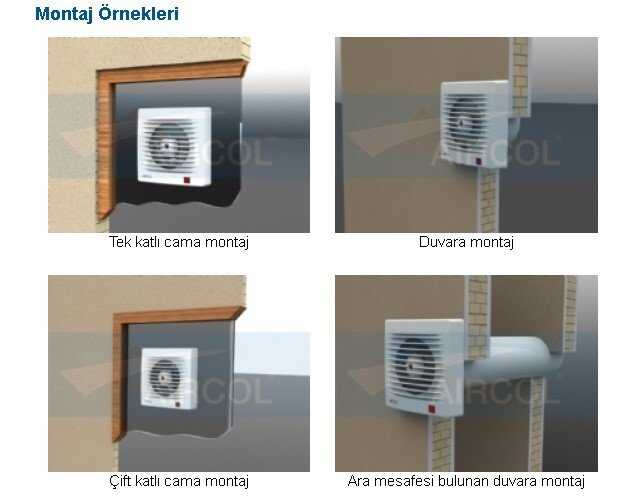

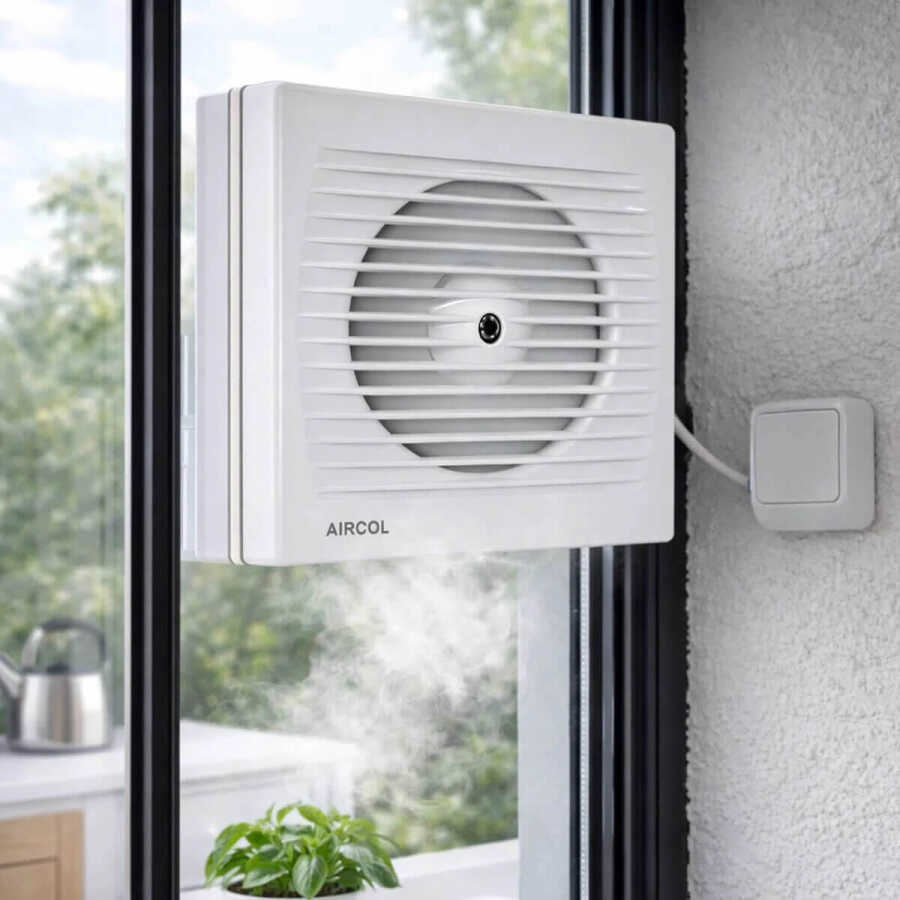

- Duvar, pencere vb. yerlere rahatlıkla bağlantı yapılabilir.

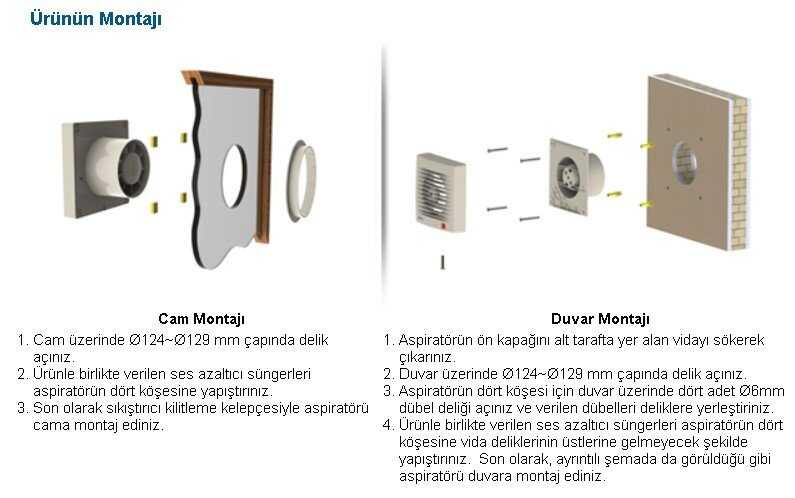

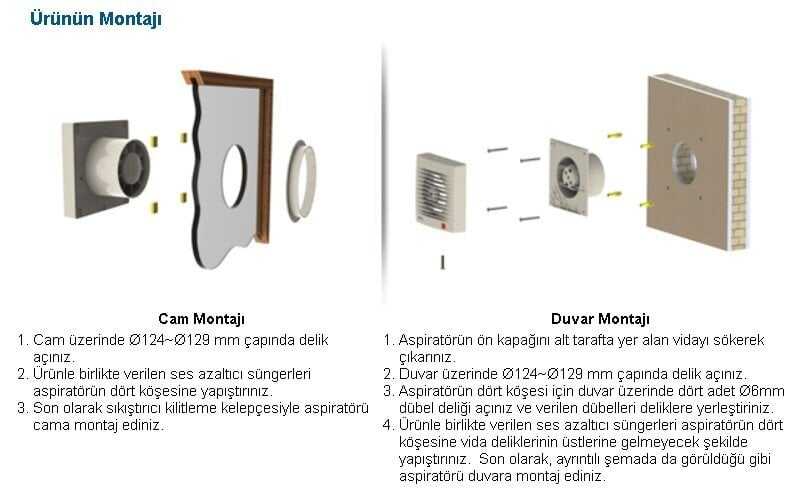

- Ürünle birlikte verilen kilitleme kelepçesi sayesinde montaj çok kolaydır.
- Su sıçramasına karşı IPX4 korumasına sahiptir.
- Ürünlerimiz EN 60335-2-80, Low Voltage Equipment - 2006/95/EC ve Electromagnetic Compatibility - 2004/108/EC normlarına uygun olarak üretilmektedir.
|
|
|

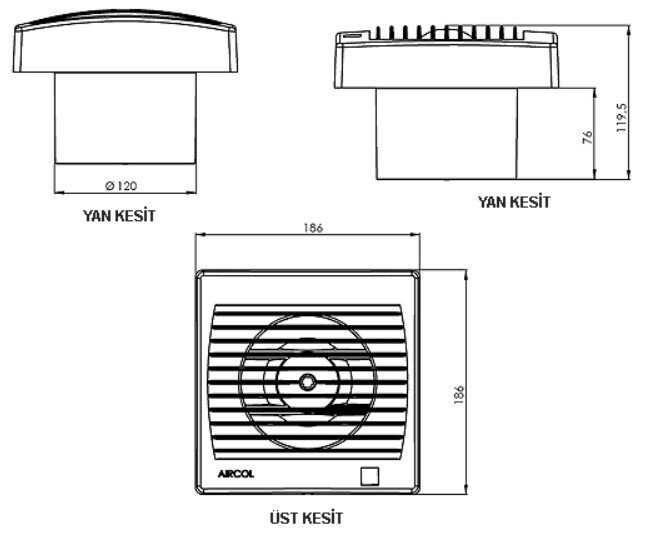

Voltaj/Frekans
|
(Volt/Hz) |
230/50 |
| Akım |
(A) |
0.13 |
| Güç |
(Watt) |
17 |
| Debi |
(m³/saat) |
160 |
| Devir |
(Rpm) |
2300 |
| Basınç |
(Pa) |
43 |
| Gürültü Seviyesi (@3m) |
(dB (A)) |
36 |
| Min. / Max. Ortam Sıcaklığı |
(ºC) |
-30 / 40 |
| Ağırlık |
(Kg) |
0.7 |
| Malzeme |
|
ABS plastik |
Koruma Sınıfı / IP
|
|
II / IPX4
|
Motor Yalıtım Sınıfı
|
|
B |
Radyal Fan Seçiminde Dikkat Edilmesi Gerekenler
Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
- İhtiyaç Duyulan Hava Debisi
- Basınç Kayıpları
- Kabul edilebilir ses seviyesi
- Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
|
ORTAM |
HAVA DEĞİŞİM KATSAYISI |
|
Derslikler |
5-7 |
|
Kütüphaneler |
4-5 |
|
Ev tipi mutfaklar |
15-25 |
|
Banyolar |
5-7 |
|
Ev tipi wc’ler |
4-5 |
|
Genel wc’ler |
8-15 |
|
Toplantı salonları |
6-8 |
|
Ofisler |
4-8 |
|
Giysi değişim odaları |
6-8 |
Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.
| Normal Aktivite (Sigarasız) |
29 m3 / saat
|
| Normal Altivite (Sigaralı) |
58 m3 / saat |
| Hafif Aktivite |
45 m3 / saat |
| Ağır Aktivite |
60 m3 / saat |
Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
- Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Veya
- Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.
Fan seçimide bu debi ihtiyacına göre yapılır.
Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
