AIRCOL 150C MP Cam ve Duvar Tipi Aksiyel Fan

Aksiyal Fan Nedir?

Aksiyel fan, içinden bıçakların döndüğü şafta paralel olarak havanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkışta akış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralel olarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışa neden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip hava akımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturdukları hava akımları düşük basınçtadır.

KULLANIM ALANLARI

• Küçük ve orta ölçekli mekanlarda:
• Banyo, tuvalet, mutfak, kiler, çamaşır odası, garaj, işyeri vb. yerlerin havalandırılması için uygundur.

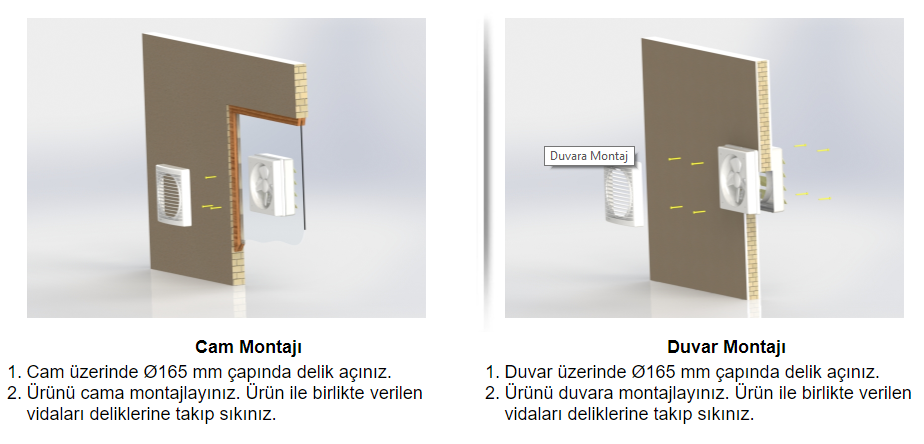

• Özellikle direkt olarak cama montajlanarak kullanılmak üzere imal edilmiştir.

ÖZELLİKLER

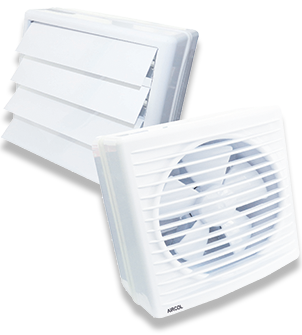

• Ultra hafif arka panjurlar havanın çekiş gücüyle birlikte açılır ve aspiratör kapanınca kapanır.
• Mekanik panjurlar sayesinde aspiratör çalışmıyorken dışarıdan içeriye gelebilecek toz, kötü koku,nem vb etkenlere karşı en iyi koruma sağlanır.
• Estetik bir ön görünümü vardır.

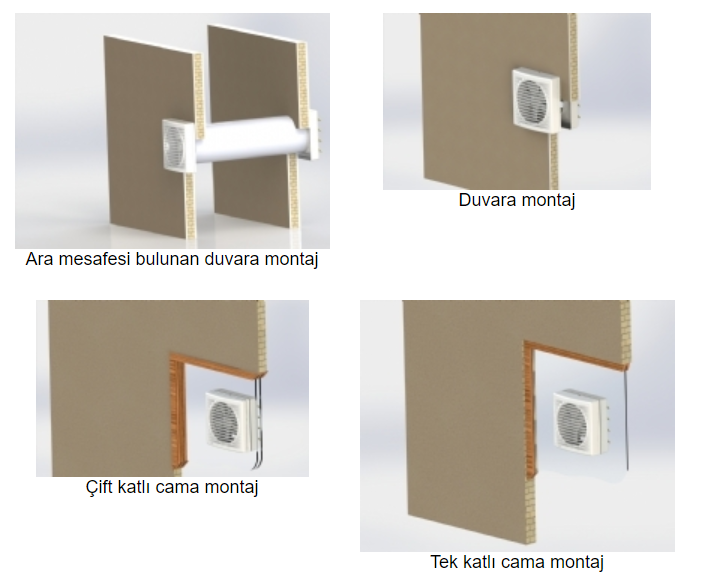

• Cama kolaylıkla dik olarak montelenebilir.
• Hava çıkış klapesi, aspiratör kullanılmadığında hem dışarıdan içeriye gelebilecek toz, kötü koku ve soğuk gibi etkenlere karşı en iyi korumayı sağlarken hem de içeriden dışarıya sızabilecek ısı kaybını önlemektedir.
• Toza maruz kalan filtre çok kolay şekilde sökülerek silme ya da yıkama yoluyla temizlenebilir.
• Kendi kendini yağlayan ve bakım gerektirmeyen motor yatakları sessiz ve uzun ömürlü performans sağlamaktadır.
• Motor H yalıtım sınıfına dahildir.
• Ürünlerimiz EN 60335-2-80, Low Voltage Equipment [2006/95/EC] ve Electromagnetic Compatibility [2004/108/EC] normlarına uygun olarak üretilmektedir.

Voltaj/Frekans	(Volt/Hz)	230/50
Akım	(A)	0.14
Güç	(Watt)	21
Debi	(m³/saat)	375
Devir	(Rpm)	2100
Basınç	(Pa)	50
Gürültü Seviyesi (@3m)	(dB (A))	39
Min. / Max. Ortam Sıcaklığı	(ºC)	-25 / 60
Ağırlık	(Kg)	1
Malzeme		ABS plastik
Koruma Sınıfı / IP		II / IPX4
Motor Yalıtım Sınıfı		B



Aksiyel Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

• İhtiyaç Duyulan Hava Debisi
• Basınç Kayıpları
• Kabul edilebilir ses seviyesi
• Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

• Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

• Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
