Aircol 250 lik Kanal, Boru Tipi Fan Kullanım Alanları
Değişik büyüklükteki mekanlarda
Konutlar, ofisler, umumi tuvaletler, alışveriş merkezleri, spor salonları, tiyatrolar, laboratuvarlar, fabrikalar, atölyeler, boyahaneler, depolar, garajlar, vb. yerlerin havalandırılması için uygundur.
Özellikle boru yardımıyla bağlantı yapılarak içerideki kötü ve kirli havanın tahliyesinde veya dışarıdan içeriye temiz hava sağlanmasında kullanılmak üzere üretilmiştir.

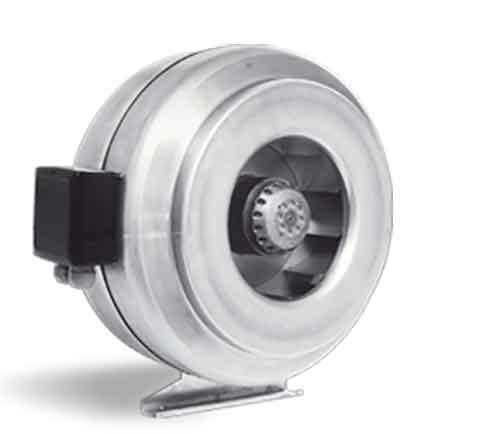

Aircol 250 lik Kanal, Boru Tipi Fan Özellikleri
Gövdesi yüksek kalite galvanize çelik sacdan üretilen ürünümüz paslanmaya, sıcağa ve benzeri sert ortam koşullarına dayanıklıdır.
Geriye eğik pervane sayesinde yüksek basınçlı hava akışı, düşük ses seviyesi ve yüksek verimlilik elde edilmiştir.
Ürünümüz minimum titreşim seviyesine sahip olup ISO 1940 standartlarına göre yapılan dinamik ve statik balans testlerinden başarıyla geçmiştir.
IP55 koruma sınıfına dahil klamens kutusu sayesinde elektriksel bağlantı çok rahat yapılmaktadır.
Ürünle birlikte verilen montaj aparatı sayesinde istenilen pozisyonda bağlantı yapılabilir.
Değişik ölçüdeki modelleriyle farklı büyüklükteki mekanlarda kullanıma uygundur.
Ürün su sıçramasına karşı IPX4 korumasına sahiptir.
Motor, IP44 koruma sınıfına ve F yalıtım sınıfına dahildir.
Ürünl EN 60335-2-80, Low Voltage Equipment [2006/95/EC] ve Electromagnetic Compatibility [2004/108/EC] normlarına uygun olarak üretilmektedir.
Açma/Kapama butonuyla birlikte standar olarak kullanılabilir.
Hız kontrol cihazlarıyla birlikte istenilen hız ve devirde kullanılabilir.
Sıcak ortamlarda, motorun aşırı ısınmasına karşı ısı sensörlü (termikli) koruma.
MODEL
A
B
C
D
E
F
G
H
I
J
K
Aircol 250-kf
227
30
248
342
130
225
210,5
170
35,5
14
6,5
Aircol 250 lik Kanal, Boru Tipi Fan Montaj Aşamaları
1-Montaj zemini üzerinde 170 mm mesafeli iki adet Ø8mm çapında delik açınız.
2-Açılan deliklere ürünle birlikte verilen dübelleri yerleştirdikten sonra vidaları şekilde görüldüğü gibi belirli bir mesafe kalacak şekilde lokma ya da tornavida yardımıyla sıkınız.
3-Şekilde görüldüğü gibi kanal içi fanın montaj ayağını hazırlamış olduğunuz vida yuvasına yerleştirerek aşağıya doğru kaydırınız.
4-Vidaları lokma yardımıyla iyice sıkarak kanal içi fanın montajını tamamlayınız.
5-Son olarak, şekilde de görüldüğü gibi havalandırma borusunu montaj kelepçeleri yardımıyla kanal içi fana montajlayarak kurulumu tamamlayınız.
