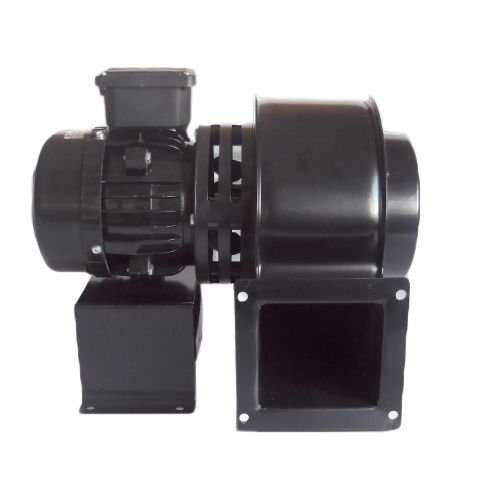

Dündar CM 16.2H Sıcak Ortam Radyal Salyangoz Fan (Monofaze) 120 Derece 1500 m³ 2700 RPM

Name: Dündar CM 16.2H Sıcak Ortam Radyal Salyangoz Fan (Monofaze) 120 Derece 1500 m³ 2700 RPM
Brand: Dündar
SKU: T8790
Price: 6008.26 TRY
Availability: InStock

Dündar

Ürün Kodu : 104162120

8.344,80 TL

6.008,26 TL

%28 İndirim

Havale Fiyatı : 5.828,01 TL %3 İndirim

Daha Fazla Dündar

Daha Fazla Sıcak Ortam Fanı

Adet

Beğen

Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Ürün Tipi	V	AC/DC	Hz	W	rpm	m³/h	Ağırlık
CM 16.2 H	220	AC	50	550	2700	1500	9,8

Dündar CM 16.2H Sıcak Ortam Radyal Salyangoz Fan

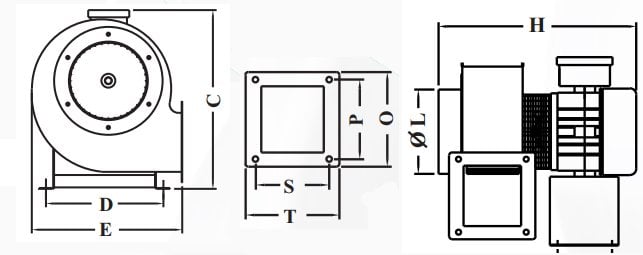

MODEL	C	D	E	H	L	O	P	S	T
CM 16.2H	310	180	280	350	142	140	110	130	145

Sıcak Ortam Fanı Nedir?

Dündar Sıcak Ortam fanları , 120 dereceye kadar sıcaklığı işleyebilen özel olarak tasarlanmış santrifüj fanlardır. Mecvut ortamın havalandırılması ve soğutulmasında kullanılır

Sıcak Ortam Fanları Kullanım Alanları

Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi,
Aksiyal fanların basınç ve debilerinin yetersiz kaldığı kanal uygulamalarında,
Katı yakıtlı kalorifer kazanlarında

Fan Gövde ve Pervane

;Radyal gövdeden motora ısı geçişini engelleyen ara soğutucu pervane ile daha yüksek sıcaklıktaki havayı tahliye edebilme,
Soğuk çekme yüksek kalite DKP saçtan mamul radyal gövde,
Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç, Standartlara uygun ISO 1940 dinamik tesdi yapılmış ileriye dönük radyal pervane,
Emiş ağzı nozl uygulamasıyla yüksek basınç ve debi değerleri,
Özel kenet gövde birleştirmesiyle sağlam ve düzgün gövde yapısı,
Düşük Ses Seviyesi

Motor

Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
Yalıtım sınıfı ClassF ile bobinler için yüksek çalışma aralığı -40°ile+70°,*

Fan Seçiminde Dikkat Edilmesi Gerekenler;

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

İhtiyaç Duyulan Hava Debisi
Basınç Kayıpları
Kabul edilebilir ses seviyesi
Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

Ortam	Hava Değişim Kat Sayısı
Oditoryumlar	6-8
Boya Fırınları	25-50
Para Kasası Odaları	3-6
Sinema ve Tiyatrolar	5-8
Ticari Mutfaklar	15-30
Dökümhaneler	8-15
Jimnastik Salonları	4-6
Çamaşırhaneler	10-20
Kapalı Havuzlar	3-4
Restoranlar	8-12
Konferans Odaları	6-8
Bekleme Odaları	Fotokopi Odaları
Fotokopi Odaları	10-15
Makina Odaları	10-40
Dükkânlar	4-8
Kuru Temizleme	5-15
Genel Malat Sahaları	4-8
Hastaneler	8-12
Laboratuvarlar	8-15
Normal Aktivite(sigarasız)	29 m³/saat
Normal aktivite(sigaralı)	58 m³/saat
Hafif Aktivite	45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)	60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Veya
Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.

Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;

Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
