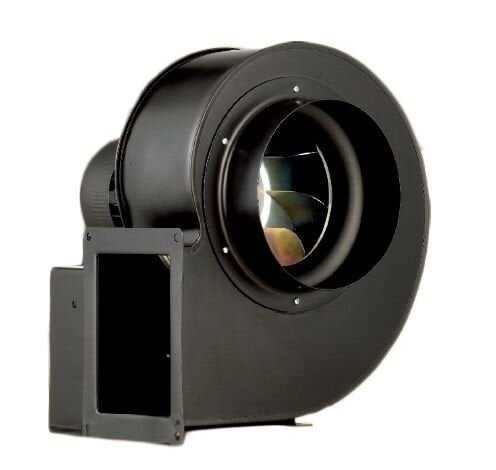

Dündar CM 18.2D Seyrek Kanatlı Toz Emiş Fanı (Monofaze) 1350 m³ 2750 RPM - 1

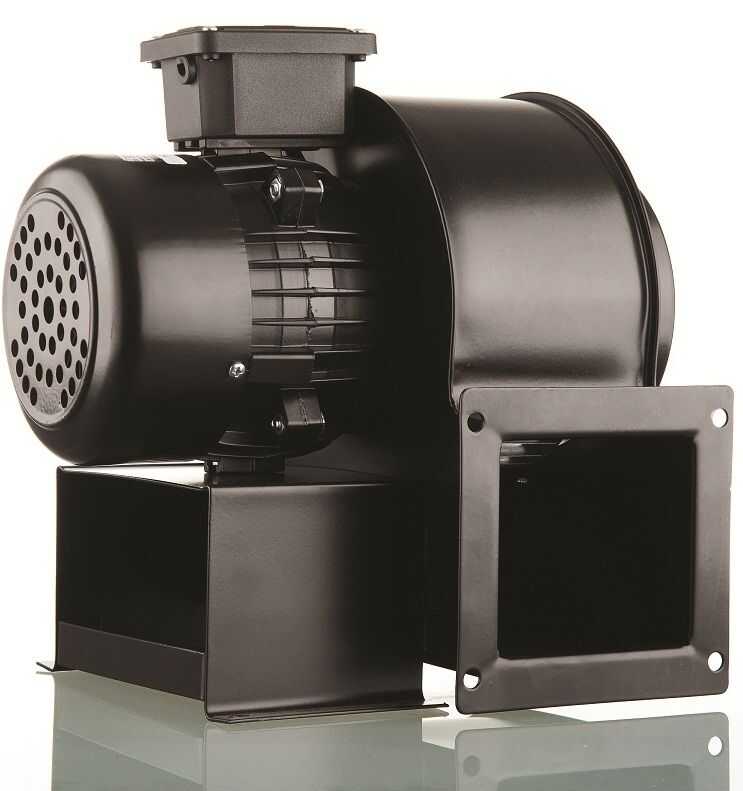

Dündar CM 18.2D Seyrek Kanatlı Toz Emiş Fanı (Monofaze) 1350 m³ 2750 RPM - 2

Dündar CM 18.2D Seyrek Kanatlı Toz Emiş Fanı (Monofaze) 1350 m³ 2750 RPM

Name: Dündar CM 18.2D Seyrek Kanatlı Toz Emiş Fanı (Monofaze) 1350 m³ 2750 RPM
Brand: Dündar
SKU: T8800
Price: 5811.26 TRY
Availability: InStock

Dündar

Ürün Kodu : 104182110

8.071,20 TL

5.811,26 TL

%28 İndirim

Havale Fiyatı : 5.636,93 TL %3 İndirim

Daha Fazla Dündar

Daha Fazla Toz ve Talaş Emici Fan

Adet

Beğen

Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Ürün Tipi	AC/DC	Volt	W	rpm	m³/h	Ses (dB(A))	Ağırlık
CM 18.2 D	AC	220	470	2750	1350	58	10.1

Dündar CM 18.2D Seyrek Kanatlı Toz Emiş Fanı

MODEL	C	D	E	H	L	O	P	S	T
CM 18.2D	312	180	280	345	167	140	110	130	145

Toz Emiş Fanı Nedir?

Endüstriler, kirlenmeyi azaltmak, çalışma ortamını temiz tutmak ve işçiler için daha güvenli çalışma koşullarını artırmak için üretim, imalat veya endüstriyel tesislerinde benzersiz toz topyıcı fanlara ihtiyaç duyarlar. Farklı endüstriyel işlemler farklı büyüklükte toz parçacıkları üretir, bazıları çözerken bazıları havada asılı kalır. Tipik toz emiş fanları, kirli havayı filtreleme işleminden geçiren veya çeken bir fan sistemidir. Endüstriyel işlemin ürettiği toz türüne bağlı olarak, farklı toz toplama görevlerini gerçekleştirmek için farklı fan ekipmanları kullanılır. Santrifüj fanlar, yüksek hacimli toz yüklerini kaldırabilir ve bu nedenle endüstriyel proseslerde tozları almak için yaygın olarak kullanılırlar.

Kullanım Alanları

Tozlu hava tahliyesi gereken yerlerde
Aksiyal fanların basınç ve debilerinin yetersiz kaldığı kanal uygulamalarında,
Genel ve endüstriyel binalar,
Marangozhaneler,
Polisaj makinalarında
Boyahaneler,
Fabrikalar,
Toz ve buharın olduğu Ortamlar,
Endüstriyel makinaları soğutma amaçlı
(Kaynak makinaları,trafolar,kompresörler..) *

Fan Gövde ve Pervane

Soğuk çekme yüksek kalite DKP saçtan mamul radyal gövde,
Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç, Standartlara uygun ISO 1940 dinamik testi yapılmış galvaniz ileriye dönük radyal pervane, EN 60335-2-80 standartlarına uygun üretim
Emiş ağzı nozl uygulamasıyla yüksek basınç ve debi değerleri,
Hava girişi yabancı madde girişine karşı kafes korumalı **
Özel kenet gövde birleştirmesiyle sağlam ve düzgün gövde yapısı,
Düşük Ses Seviyesi,
İstenilen yönde montaj için Sağ ve Sol yön seçenekleri,

Motor

Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,* 230 V / 50 Hz Monofaze Fan motoru,**
400 V / 50 Hz. Trifaze Fan motoru
Standartlara Uyumlu Sertifikalı Bileşenler,
IP 54 Koruma Sınıfı,(isteğe bağlı IP 55 üretim olanağı)
Trifaze fanlarda inverter control (sürücü kontrol ) kullanabilme

Fan Seçiminde Dikkat Edilmesi Gerekenler;

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

İhtiyaç Duyulan Hava Debisi
Basınç Kayıpları
Kabul edilebilir ses seviyesi
Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

Ortam	Hava Değişim Kat Sayısı
Oditoryumlar	6-8
Boya Fırınları	25-50
Para Kasası Odaları	3-6
Sinema ve Tiyatrolar	5-8
Ticari Mutfaklar	15-30
Dökümhaneler	8-15
Jimnastik Salonları	4-6
Çamaşırhaneler	10-20
Kapalı Havuzlar	3-4
Restoranlar	8-12
Konferans Odaları	6-8
Bekleme Odaları	Fotokopi Odaları
Fotokopi Odaları	10-15
Makina Odaları	10-40
Dükkânlar	4-8
Kuru Temizleme	5-15
Genel Malat Sahaları	4-8
Hastaneler	8-12
Laboratuvarlar	8-15
Normal Aktivite(sigarasız)	29 m³/saat
Normal aktivite(sigaralı)	58 m³/saat
Hafif Aktivite	45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)	60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.

Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Veya
Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
