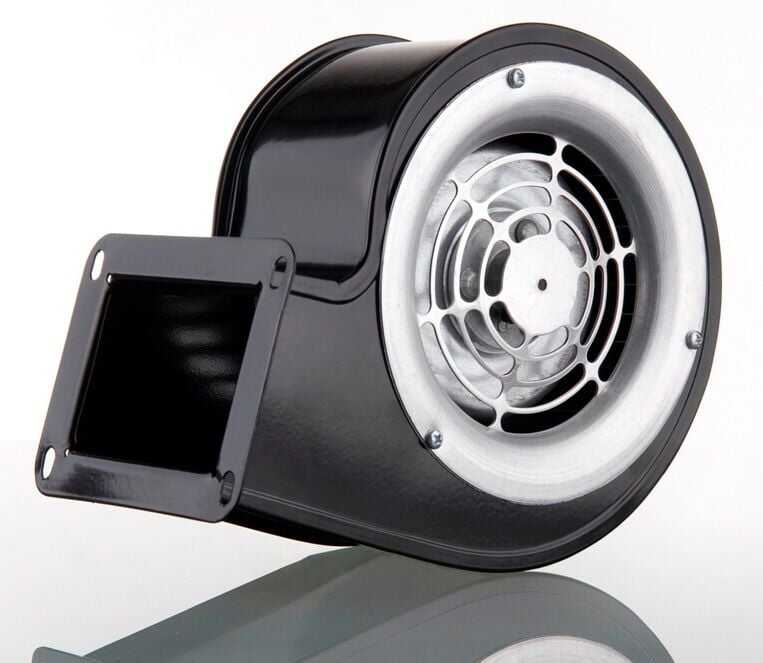

Dündar CS 16.2 Sac Gövdeli Radyal Fan 600 m³ 2625 RPM

Kazan Fanı Kullanım Alanları

• Aksiyal fanların basınç ve debilerinin yetersiz kaldığı
• kanal uygulamalarında,
• Katı yakıtlı kalorifer kazanlarında
• Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi, Genel ve endüstriyel binalar,
• Depo, ambar ve antrepo alanları,
• Garaj ve umuna açık binalar,tarımsal binalar,
• Fabrikalar,
• Toz ve buharın olduğu Ortamlar,
• Endüstriyel makinaları soğutma amaçlı



MODEL	A	B	C	D	E	F	ØG	K	ØL	M	N	P
CS 16-2	82	82	112	110	130	134	Ø9,5	130	127	87	263	252



CS Serisi RAdyal Fanların Fan Gövde ve Pervaneleri;

Soğuk çekme yüksek kalite DKP saçtan mamul radyal gövde. Çevreye duyarlı ve dost elektristatik epoxy toz boya ile korezyona karşı yüksek direnç. Standartlara uygun ISO 1940 dinamik testi yapılmış galvaniz ileriye dönük radyal pervane, EN 60335-2-80 standartlarına uygun üretim emiş ağzı nozl uygulamasında yüksek basınç ve debi değeri. Hava girişi yabancı madde girişine karşı kafes korumalı veya debi kontrol damperli.

CS Serisi Radyal Fanların Motorları;

Yüksek teknoloji CNC makinalarda el değmeden kaliteli üretim, dıştan ratorlu yüksek verimli motor, balansı ISO 1940 standartlarına göre ayarlanmış rator ile uzun rulman çalışma ömrü, yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40C ile +70C, *230 V/50 Hz Monofaze fan motoru, Standartlara uyumlu Sertifikalı Bileşenler, IP 44 Koruma Sınıfı.

Fan Seçiminde Dikkat Edilmesi Gerekenler;

Fan seçimi yapılırken 4 parametreye dikkat edilmeli.

1. İhtiyaç duyulan hava debisi
2. Basınç kayıpları
3. Kabul edilebilir ses seviyesi
4. Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.





Ortam	Hava Değişim Katsayısı
Oditoryumlar	6-8
Boya fırınları	25-50
Para kasası odaları	3-6
Sinema ve tiyatrolar	5-8
Ticari mutfaklar	15-30
Dökümhaneler	8-15
Jimnastik salonları	4-6
Çamaşırhaneler	10-20
Kapalı havuzlar	3-4
Restoranlar	8-12
Konferans odaları	6-8
Bekleme odaları	4-6
Fotokopi odaları	10-15
Makine odaları	10-40
Dükkânlar	4-8
Kuru temizleme	5-15
Genel malat sahaları	4-8
Hastaneler	8-12
Laboratuvarlar	8-15





Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.



Kişi Başına Düşen Hava Miktarı
Normal aktivite (sigarasız)	29 m3 / saat
Normal aktivite (sigaralı)	58 m3 / saat
Hafif aktivite	45 m3 / saat
Ağır aktivite (endüstriyel çalışma alanları)	60 m3 / saat



Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.



Q [ m³ / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m³ )



Veya



Q [ m³ / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi



            Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.
