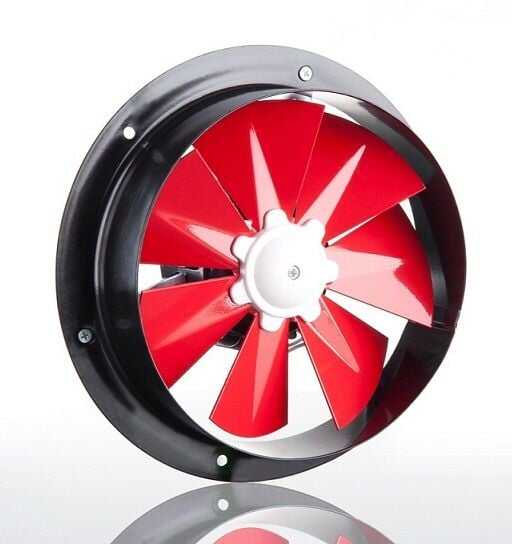

Dündar D 35 Aksiyel Baca ve Duvar Aspiratörü 1250 m³ 1285 RPM

Ürün Kodu : 102354120
2.736,00 TL
1.969,92 TL
%28 İndirim
Havale Fiyatı : 1.910,82 TL %3  İndirim
Daha Fazla Dündar
Daha Fazla AC Aksiyel Fan
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

Ürün Tipi

V

AC/DC

~

Hz

W

Ses

rpm

m3/h

D 35

230

AC

1

50

60

54

1285

1250



Aksiyal Fan Nedir?

Aksiyel fan, içinden bıçakların döndüğü şafta paralel olarakhavanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkıştaakış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralelolarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışaneden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip havaakımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturduklarıhava akımları düşük basınçtadır.

Dündar D Serisi Aksiyel Fanlar Nerelerde Kullanılır?

Baca ya da duvarınıza açacağınız havalandırma deliğine kolaybir şekilde montelenebilir.

  • Aksiyel fanlar yaygın olarak yaşamsal ve ticari alanlardahavalandırma amaçlı kullanılırlar. Ufak alanların havalandırma gereksinimlerinepratik ve ekonomik çözüm sunan bu fanlar sessiz çalışma sağlarlar.
  • Oluşturdukları alçak basınçlı yüksek hacimli hava akışlarınedeniyle, aksiyel fanlar genel amaçlı uygulamalar için kullanılır. Örneğin; biryerden gelen havayı hareket ettirmek, soğutmak gibi…
  • Kapalı alanların havalandırılmasında kullanılır.
  • Hava sıcaklığının yüksek olduğu yerlerde sıcak havatahliyesi, Evlerde koku ve dumanın atılması,
  • Bürolarda kirli hava tahliyesi
  • Toz, sigara dumanı ve buharın olduğu Ortamlar,
  • Endüstriyel makinaları soğutma amaçlı
  • (Kaynak makinaları,trafolar,kompresörler..)

Aksiyel Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak havadeğişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları veaktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli havadeğişim kat sayıları verilmiştir.

ORTAM

HAVA DEĞİŞİM KATSAYISI

Derslikler

5-7

Kütüphaneler

4-5

Ev tipi mutfaklar

15-25

Banyolar

5-7

Ev tipi wc’ler

4-5

Genel wc’ler

8-15

Toplantı salonları

6-8

Ofisler

4-8

Giysi değişim odaları

6-8

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişibaşına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek içinyardımcı olabilir.

 Normal Aktivite (Sigarasız)29 m3 / saat

 Normal Altivite (Sigaralı)58 m3 / saat
 Hafif Aktivite45 m3 / saat
 Ağır Aktivite60 m3 / saat





Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan havadebisi şu şekilde belirlenir.
  • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortamhacmi (m3 )

Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi

Ortamda gereksinim duyulan hava debsini belirledikten sonrauygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalıve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fantipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmişolan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacakolursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metretaban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayıtablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım.130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığınıkabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajınınyapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yadahavalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğinvoltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlargenellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrikkullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alandakullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.





Dündar D Serisi Aksiyel Fanların Fan Gövde ve Pervane Kısımları

  • Soğuk çekme yüksek kalite DKP saçtan mamul gövde vealüminyum pervane kanatları,
  • Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç
  • Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları,
  • Düşük Ses Seviyesi

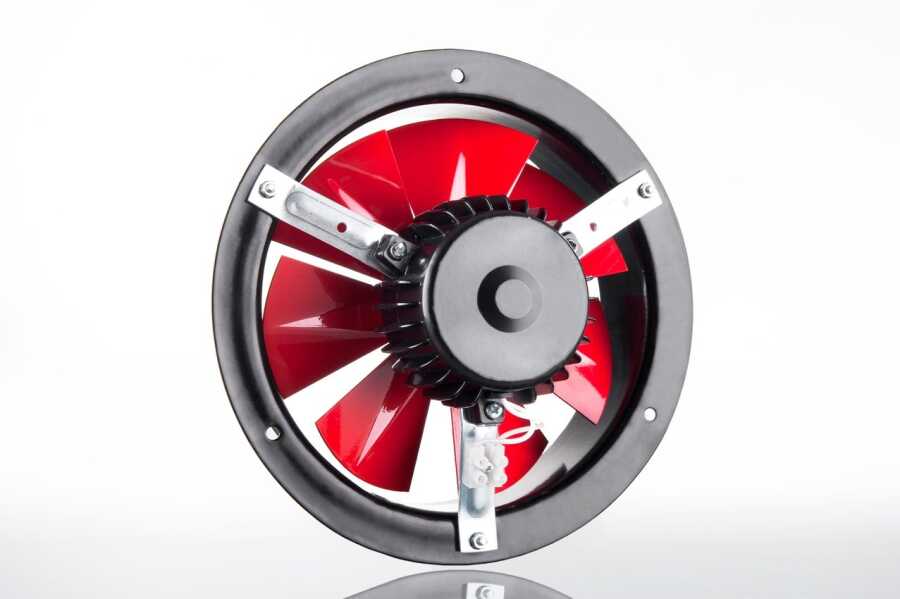

Dündar D Serisi Aksiyel Fanların Motoru

    • Yüksek teknolojili CNC makinalarda el değmeden kaliteliüretim,
    • Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
    • Yalıtım sınıfı Class F ile bobinler için yüksek çalışmaaralığı -40° ile +70°,** 230 V / 50 Hz Monofaze Fan motoru,***
    • Standartlara Uyumlu Sertifikalı Bileşenler,
    • IP 44 Koruma Sınıfı,
Garanti Bilgisi
24
