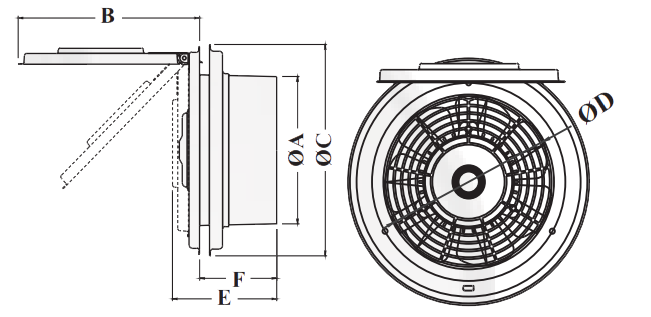

| MODEL | ØA | B | ØC | ØD | E | F |
| K-25 | 240 | 300 | 320 | 230 | 120 | 85 |
Aksiyal Fan Nedir?
Aksiyel fan, içinden bıçakların döndüğü şafta paralel olarakhavanın aksiyel bir yönde akmasına neden olan bir fan türüdür. Giriş ve çıkıştaakış aksiyeldir. Bir eksen etrafında dönen pervaneler havayı bu eksene paralelolarak çeker ve havayı aynı yönde dışarıya iter. Fan, bir basınç farkı oluşturarak, fan boyunca bir akışaneden olacak şekilde kuvvet üretmek üzere tasarlanmıştır. Aksiyal fanlar, yüksek akış hızına sahip havaakımı oluşturur, bu da büyük miktarda hava akımı yaratır. Ancak, oluşturduklarıhava akımları düşük basınçtadır.

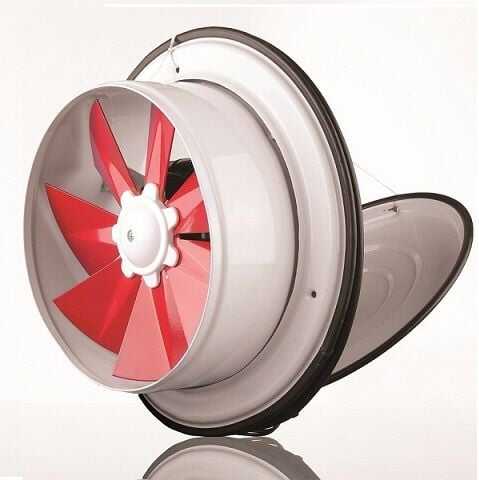

Dündar K Serisi Aksiyel Fanlar Nerelerde Kullanılır?
- Aksiyel fanlar yaygın olarak yaşamsal ve ticari alanlarda havalandırma amaçlı kullanılırlar.
- Küçük alanların havalandırma gereksinimlerine pratik çözüm sunan bu fanlar sessiz çalışma sağlarlar.
- Arka kapağı sayesinde çalıştırılmadıkları süre zarfında iç mekânın dışarıyla ilişkisi kesilerek toz, soğuk gibi istenmeyen faktörlerin içeriye girişi engellenmiş olur.
- Hava sıcaklığının yüksek olduğu yerlerde sıcak hava tahliyesi, Evlerde koku ve dumanın atılması,
- Bürolarda kirli hava tahliyesi,
- Toz ve buharın olduğu Ortamlar,
- Evlerde hava akışının yetersiz olduğu alanlarda
- Dersliklerde
- Sigara tüketilen ortamlarda
Dündar D Serisi Aksiyel Fanların Fan Gövde ve Pervane Kısımları
- Soğuk çekme yüksek kalite DKP saçtan mamul gövde ve alüminyum pervane kanatları,
- Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç
- Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları,
- Düşük Ses Seviyesi
Dündar D Serisi Aksiyel Fanların Motoru
- Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
- Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
- Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,** 230 V / 50 Hz Monofaze Fan motoru,***
- Standartlara Uyumlu Sertifikalı Bileşenler,
- IP 44 Koruma Sınıfı,
Dündar K Serisi Aksiyel Fanların Fan Gövde ve Pervane Kısımları
- Alaşımlı alüminyum diskten mamul gövde ve pervane kanatları, Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı yüksek direnç,
- Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları, EN 60335-2-80 standartlarına uygun olarak ön ve arka koruma kafesi,
- Düşük Ses Seviyesi
Motor
- Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
- Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
- Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,** 230 V / 50 Hz Monofaze Fan motoru,***
- tandartlara Uyumlu Sertifikalı Bileşenler,
- IP 44 Koruma Sınıfı,
Aksiyel Fan Seçiminde Dikkat Edilmesi Gerekenler
Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;- İhtiyaç Duyulan Hava Debisi
- Basınç Kayıpları
- Kabul edilebilir ses seviyesi
- Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.ORTAM | HAVA DEĞİŞİM KATSAYISI |
Derslikler | 5-7 |
Kütüphaneler | 4-5 |
Ev tipi mutfaklar | 15-25 |
Banyolar | 5-7 |
Ev tipi wc’ler | 4-5 |
Genel wc’ler | 8-15 |
Toplantı salonları | 6-8 |
Ofisler | 4-8 |
Giysi değişim odaları | 6-8 |
Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.
| Normal Aktivite (Sigarasız) | 29 m3 / saat
|
| Normal Altivite (Sigaralı) | 58 m3 / saat |
| Hafif Aktivite | 45 m3 / saat |
| Ağır Aktivite | 60 m3 / saat |
Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
- Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Veya
- Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.Fan seçimide bu debi ihtiyacına göre yapılır.
Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
