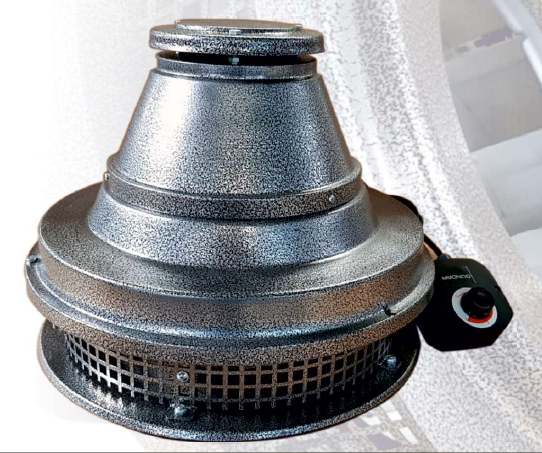

Dündar RF 31,2 Hız Kontrollü Yatay Atışlı Radyal Çatı Tipi Fan

Ürün Kodu : RF312
8.983,20 TL
6.467,90 TL
%28 İndirim
Havale Fiyatı : 6.273,87 TL %3  İndirim
Daha Fazla Dündar
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı
 MODEL
 GERİLİM
( V )
GÜÇ
( W )
 DEVİR
( RPM )
 DEBİ
( m³ / h )
 SES
( dB(A) )
 RF 31,2 230 V/50HZ 250 2900 1900 59

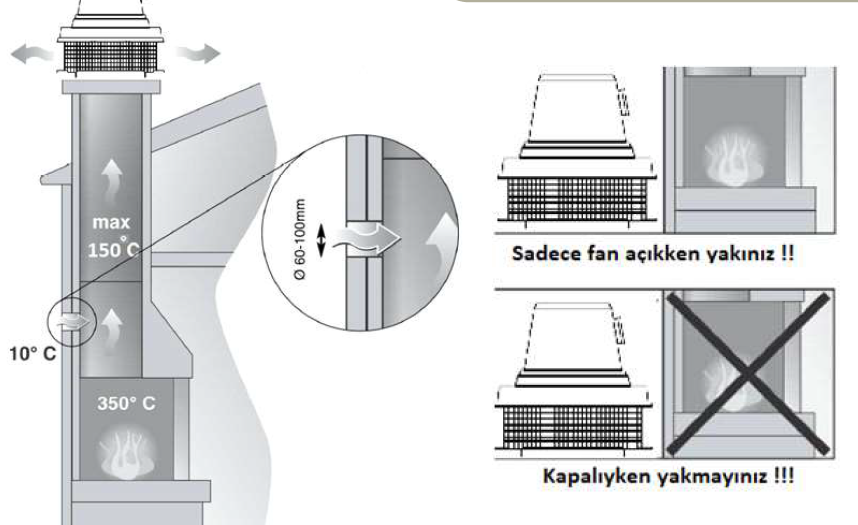

Çatı Tipi Fan Nedir?

Baca dışına monte edilen ve dumanı bacadan çıkaran fanlara baca fanı yada çatı fanı denir. Baca fanı katı yakıt, şömine, soba, fırın, barbekü gibi yerlerde kullanılır.

Fan Gövde ve Pervane

  • Çatı tipi fanlarda yüksek derece de korezyona dayanıklı elektro statik toz boya saç gövde
  • Standartlara uygun ISO 1940 dinamik testi yapılmış  geriye dönük kanatlı pervane
  • EN 60335-2-80 standartlarına uygun
  • Düşük ses seviyesi

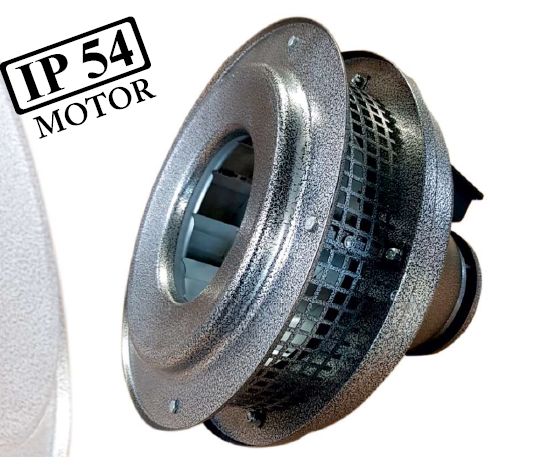

Motor

  • Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
  • Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
  • Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
  • Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,

Kullanım Alanları

  • Kanal ve boru uygulamalarında kullanılmak için tasarlanmıştır.
  • restaurant, lokanta gibi yerlerde,
  • Genel ve endüstriyel binalarda
  • Depo, ambar ve antrepo alanlarında,
  • Garaj ve umuma açık binalarda
  • Ticari seralarda;
  • Büyük atolyelerde,
  • Boyahanelerde,
  • Fabrikalarda kullanılması uygundur.
Dündar RF 31,2 Hız Kontrollü Yatay Atışlı Radyal Çatı Tipi Fan

Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;
  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
Ortam Hava Değişim Kat Sayısı
Oditoryumlar 6-8
Boya Fırınları 25-50
Para Kasası Odaları 3-6
Sinema ve Tiyatrolar 5-8
Ticari Mutfaklar 15-30
Dökümhaneler 8-15
Jimnastik Salonları 4-6
Çamaşırhaneler 10-20
Kapalı Havuzlar 3-4
Restoranlar 8-12
Konferans Odaları 6-8
Bekleme Odaları Fotokopi Odaları
Fotokopi Odaları 10-15
Makina Odaları 10-40
Dükkânlar 4-8
Kuru Temizleme 5-15
Genel Malat Sahaları 4-8
Hastaneler 8-12
Laboratuvarlar 8-15
Normal Aktivite(sigarasız) 29 m³/saat
Normal aktivite(sigaralı) 58 m³/saat
Hafif Aktivite 45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları) 60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

 Normal Aktivite (Sigarasız) 29 m3 / saat

 Normal Altivite (Sigaralı) 58 m3 / saat
 Hafif Aktivite 45 m3 / saat
 Ağır Aktivite 60 m3 / saat
Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
  • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.

Garanti Bilgisi
24
