| MODEL |
GERİLİM
( V )
|
GÜÇ
( W )
|
DEVİR
( RPM )
|
DEBİ
( m³ / h )
|
SES
( dB(A) )
|
| SFM 60 |
230V / 50HZ |
470 |
1400 |
10100 |
73 |
| MODEL |
ØD |
ØA |
L |
| SFM 60 |
595 |
625 |
500 |

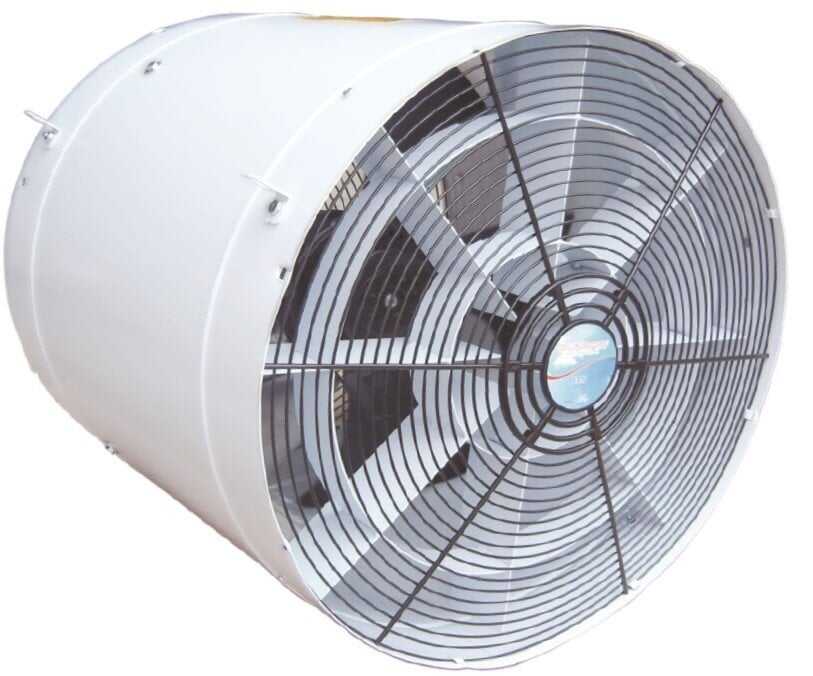

Sirkülasyon Fanı Nedir?
Kapalı ortamlarda hava sirkülasyonunu sağlamak için kullanılan fanlara sirkülasyon fanı denir. Bu fanlar az miktarda ses ve enerji ile maksimum havayı taşımak için tasarlanmıştır. Hava sirkülasyon fanı aynı zamanda sıcaklık ortamları serinletir ve seralar, fabrikaların üretim bölümleri, ahırlar vb. yerlerde düşük maliyetli bir çözüm sunar.
Hava sirkülasyon fanları, sera, hayvancılık ahırı, kümes hayvanları ahırı veya ticari deponuzda eşit sıcaklık sağlar. Yüksek hava akımı ve yüksek verimlilik için tasarlanan bu çok yönlü ve dayanıklı fanlar, endüstriyel veya ticari tesisler için ideal soğutma çözümüdür.
Yüksek hava akımı ve yüksek verimlilik için tasarlanan bu çok yönlü ve dayanıklı sirkülasyon fanları, endüstriyel veya ticari tesisler için ideal soğutma çözümüdür. İç mekan iklimi oluşturmak için geniş bir yelpazedeki profesyonel uygulamalara uygun , yeni nesil yüksek enerji verimli , çok sağlam ve güvenilir hava üfleyici fanlardır.
Sirkülasyon Fanı Gövde ve Pervane
- Soğuk çekme yüksek kalite DKP saçtan mamul gövde ve pervane kanatları,
- Çevreye duyarlı ve dost elektrostatik epoxy toz boya ile korozyona karşı
- Yüksek direnç, Standartlara uygun ISO 1940 dinamik tesdi yapılmış pervane kanatları,
- EN 60335-2-80 standartlarına uygun arka koruma kafesi,
Motor
- Yüksek teknolojili CNC makinalarda el değmeden kaliteli üretim,
- Isı iletim kapasitesi yüksek aluminyum federli motor gövdesi,
- Balansı ISO 1940 standartlarına göre alınmış rotor ile uzun rulman çalışma ömrü,
- Yalıtım sınıfı Class F ile bobinler için yüksek çalışma aralığı -40° ile +70°,
- Sft 60 Trifaze model.
Hava Sirkülasyon Fanı Kullanım Alanları
- Hava sirkülasyonuna ihtiyaç duyulan alanlarda,
- Seralarda
- Genel ve endüstriyel binalar,
- Depo, ambar ve antrepo alanları,
- Garaj ve umuna açık binalar, tarımsal binalar,
- Büyük atölyeler,
- Boyahaneler,
- Fabrikalar,
- Toz ve buharın olduğu Ortamlar,
- Tavuk Çiftlikleri,
- Ahırlar,
- Endüstriyel marinaları soğutma amaçlı kullanılmaktadır.
Fan Seçiminde Dikkat Edilmesi Gerekenler
Hava sirkülasyon fanı seçimi yapılırken 4 parametreye dikkat edilmelidir;
- İhtiyaç Duyulan Hava Debisi
- Basınç Kayıpları
- Kabul edilebilir ses seviyesi
- Elektriksel güç bağlantı tipi
Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.
| Ortam |
Hava Değişim Kat Sayısı |
| Oditoryumlar |
6-8 |
| Boya Fırınları |
25-50 |
| Para Kasası Odaları |
3-6 |
| Sinema ve Tiyatrolar |
5-8 |
| Ticari Mutfaklar |
15-30 |
| Dökümhaneler |
8-15 |
| Jimnastik Salonları |
4-6 |
| Çamaşırhaneler |
10-20 |
| Kapalı Havuzlar |
3-4 |
| Restoranlar |
8-12 |
| Konferans Odaları |
6-8 |
| Bekleme Odaları |
Fotokopi Odaları |
| Fotokopi Odaları |
10-15 |
| Makina Odaları |
10-40 |
| Dükkânlar |
4-8 |
| Kuru Temizleme |
5-15 |
| Genel Malat Sahaları |
4-8 |
| Hastaneler |
8-12 |
| Laboratuvarlar |
8-15 |
| Normal Aktivite(sigarasız) |
29 m³/saat |
| Normal aktivite(sigaralı) |
58 m³/saat |
| Hafif Aktivite |
45 m³/saat |
| Ağır Aktivite(endüstriyel çalışma alanları) |
60 m³/saat |
Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları, gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.
| Normal Aktivite (Sigarasız) |
29 m3 / saat
|
| Normal Altivite (Sigaralı) |
58 m3 / saat |
| Hafif Aktivite |
45 m3 / saat |
| Ağır Aktivite |
60 m3 / saat |
Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
- Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )
Veya
- Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Hava sirkülasyon fanının çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.
Hava Sirkülasyon Fanı Seçimini Debi İhtiyacına Göre Yapın
Debi hesaplamalarını yaptıktan sonra hava sirkülasyon fanı montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.
