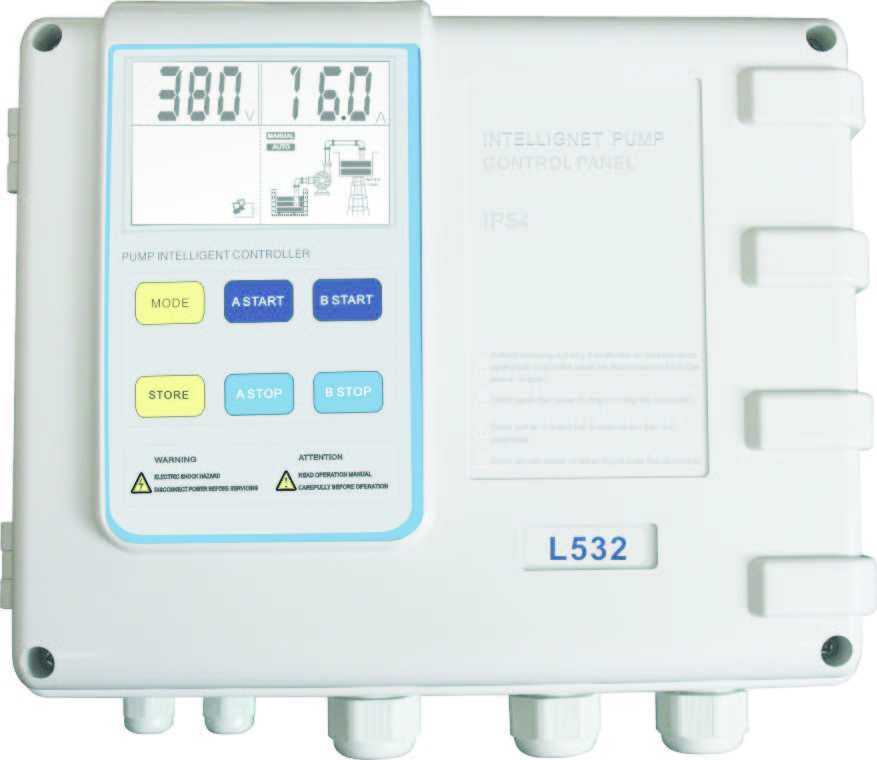

Akıllı kontrol ünitesi TOU-S02, 0.75KW-4KW (1HP-5.5HP) aralığındaki direk kalkışlı üç fazlı ikili hidrofor pompaların, derinkuyu pompalarının ve pis su pompalarının kontrolü ve koruması amaçlı kullanılan kolay bir kullanıma sahip programlanabilir bir kontrol ünitesidir.TOU-S02 bir çok farklı elektriksel bağlantılara uygun bir paneldir. Diğer ON/OFF panolardan farklı olarak en önemli özelliği herhangi bir prob veya elektroda gerek duymaksızın çok hassas bir kuru çalışma koruması vardır.
Temel Özellikler:
Farklı uygulamalar için dip sviç ayarı yapılmalıdır.
Herhangi bir su besleme uygulamasında flatör veya seviye probları ile seviye kontrolü
Herhangi bir su besleme uygulamasında basınç sensörü ile basınç kontrolü
Drenaj uygulamasında flatör veya seviye probları ile seviye kontrolü
İki pompa kontrolü
Otomatik sıralı çalıştırma
Tüm korumalar hangi pompa çalışırsa çalışsın o pompa için devrededir.
İstenilirse o an çalışmayan pompa direk devreye alınır.
Su olmaması durumunda herhangi bir elektrod, flatör veya prob olmaksızın otomatik olarak pompaları kuru çalışmaya karşı korur.
Otomatik / Manual mode anahtarı
Bir çok hataya karşı pompaların otomatik olarak korunması
Dinamik LCD ekranı sayesinde tüm bilgilerin her an görülebiliyor olması
Pompaların toplam çalışma zamanının gösterilmesi
Pompaların son 5 hatasının gösterilmesi
Uzun süreli çalışmama durumlarında pompaların bloke olmasına karşı kısa süreli devreye alma
Rs 485 bağlantısı
Farklı seviyelere göre pompaların devreye alınıp çıkarılması
TOU-S02 modeli bir pompanın çalıştırılması ve kontrolünün söz konusu olduğu tüm durumlarda kullanıma uygun bir kontrol panosudur.
Tipik uygulamalar:
-Müstakil evler
-Apartman katları
-Yazlık evler
-Çiftlikler
-Kuyular
-Tarımsal sulamalar, seralar ve bahçeler
-Yağmur suyu uygulamaları
-Endüstriyel alanlar
-Pis su tankları
Temel Teknik Özellikler |
Kontrol karekteristiği | Çift sıvı seviye kontrolü |
Basınç kontrolü |
Kontrol metodu | Manuel / Otomatik |
Sıvı seviye kontrol karekteristiği | Flatör ve seviye probları |
Basınç sensörü kontrol karekteristiği | Basınç anahtarı (N/K) ve basınç tankı |
Temel Teknik Bilgiler |
Çıkış gücü | 0.75-4KW (1-5.5HP) |
Çalışma Voltajı | AC380V/50HZ Üç faz |
Aşırı yüklenmede kesme süresi | 5s-5dk |
Faz kaybında kesme süresi | 2s |
Kısa devrede kesme süresi | 0.1s |
Aşırı/yüksek voltajda kesme süresi | 5s |
Kuru çalışmada kesme süresi | 6s |
Aşırı yükte tekrar devreye girme süresi | 30dk |
Aşırı/yüksek voltajda devreye girme süresi | 5dk |
Kuru çalışmada tekrar devreye girme süresi | 30dk |
Aşırı voltaj değeri | 437 V |
Düşük voltaj değeri | 323 V |
Seviye bilgisinin iletilebileceği max mesafe | 1000m |
Koruma fonksiyonları | Kuru çalışma Aşırı yük Ani voltaj yükselmesi Düşük voltaj Yüksek voltaj Pompanın bloke olması Kısa devre, paslanmaya karşı koruma |
Temel Uygulama Bilgileri |
Çalışma sıcaklığı | -25 -- +55 |
Çalışma nem oranı | 20% - 90%RH, damlama olmamalı |
Koruma sınıfı | IP54 |
Çalışma pozisyonu | Dikey |
Pano boyutları ( L x W x H) | 31 x22 x12 cm |
Pano ağırlığı (net) | 1.3kg |
RS485 teknik bilgiler |
Haberleşme | RS485 Bus Interface: asynchronism semiduplex |
Baud rate | 1200 bps¡2400 bps¡4800 bps¡9600bps Default: 9600bps |
Protokol tipi | MODBUS Protokol (RTU) |
