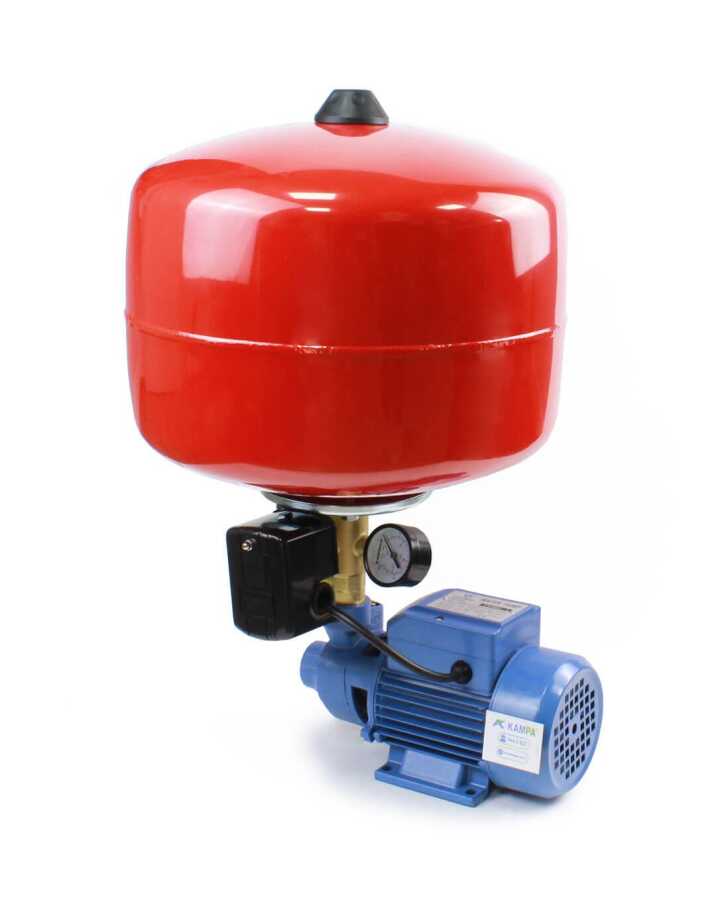

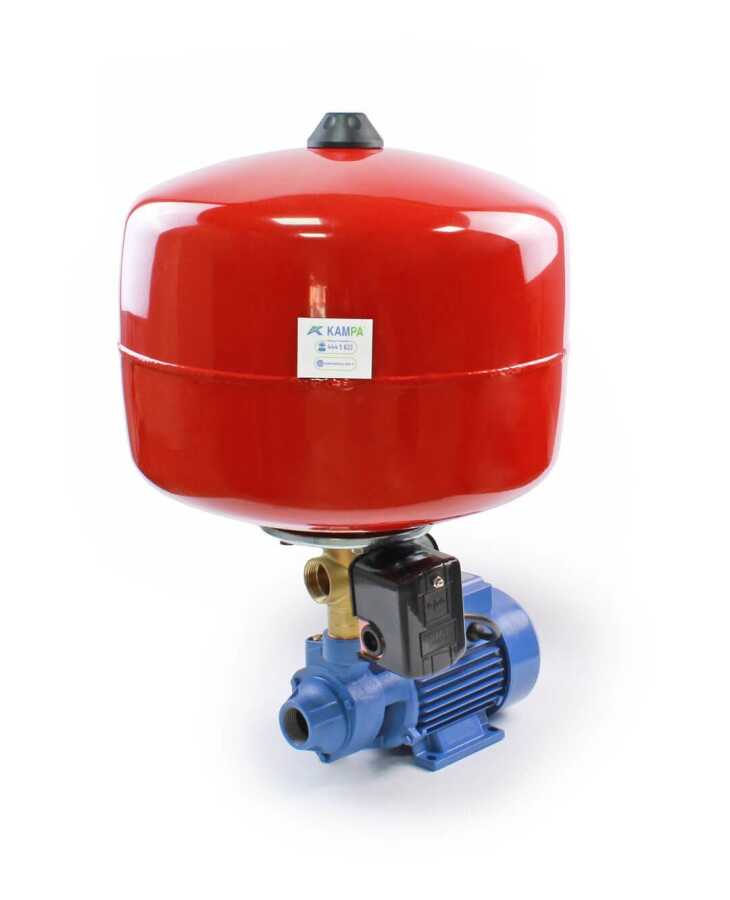

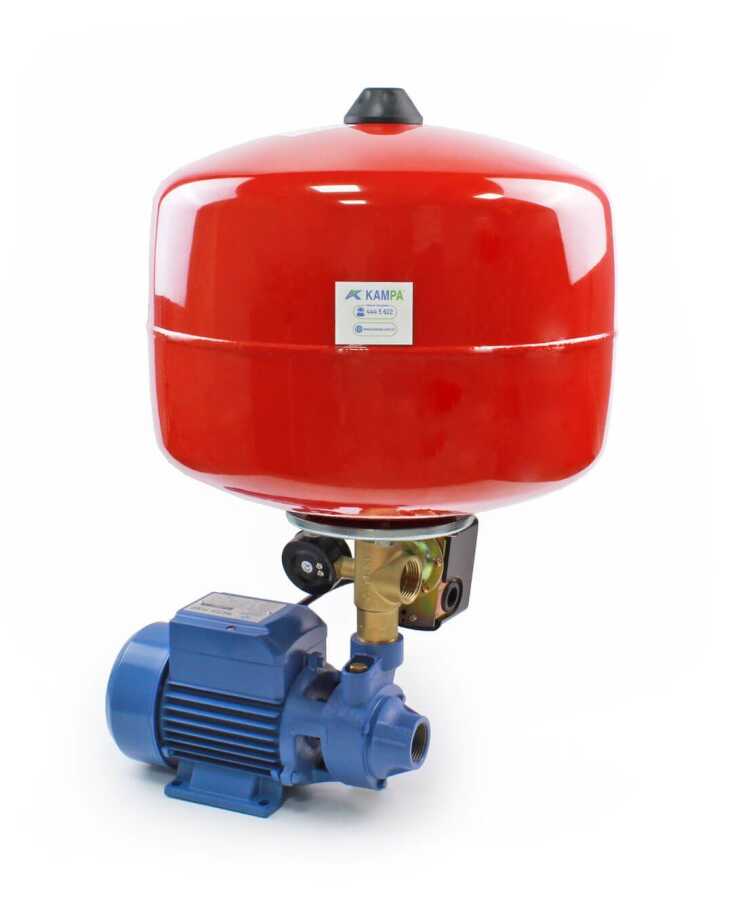

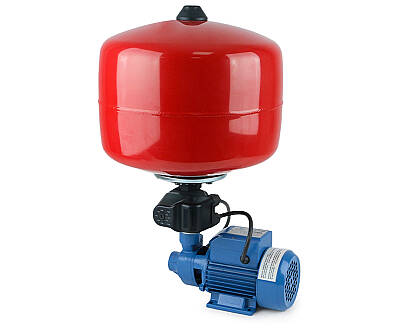

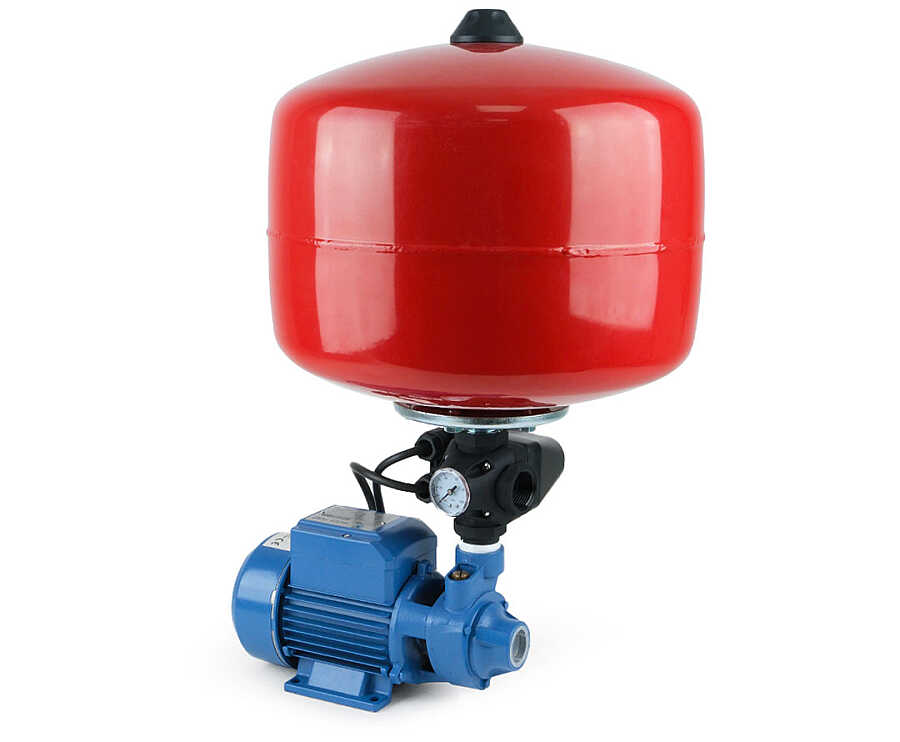

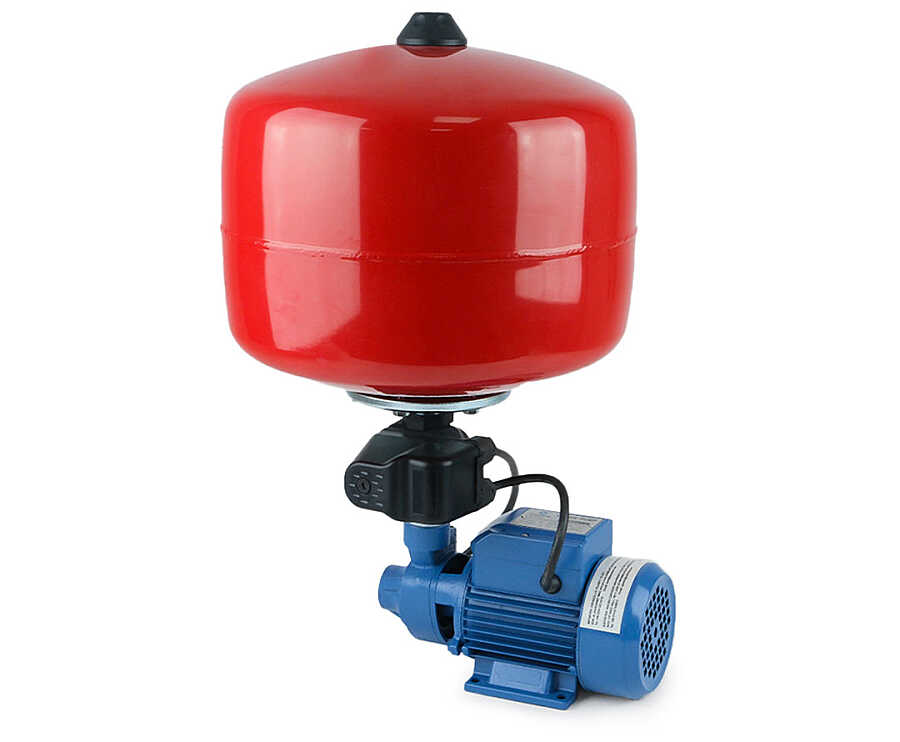

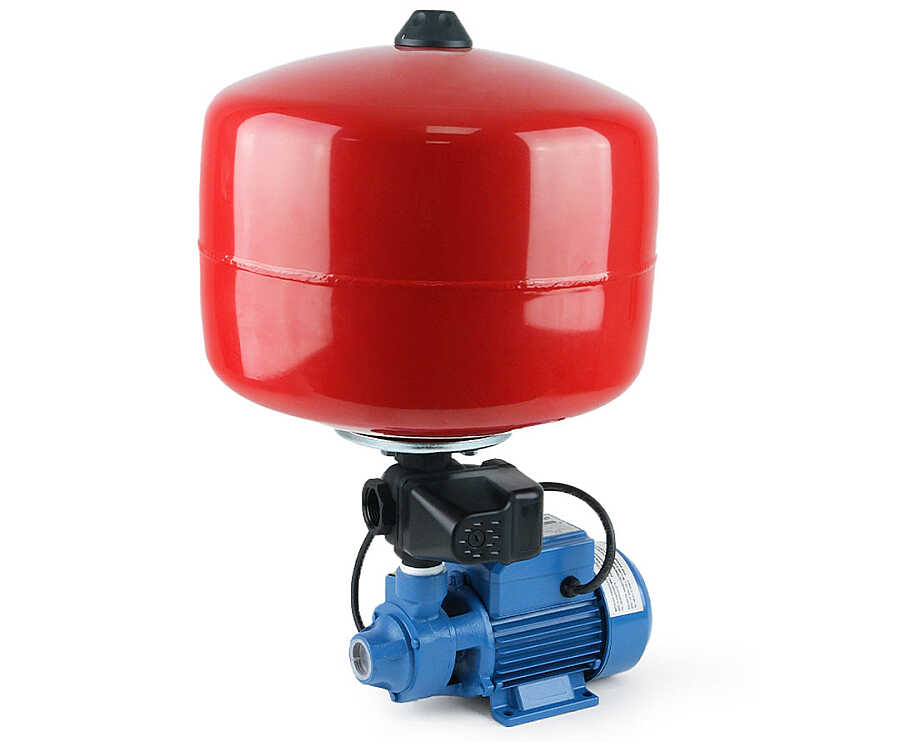

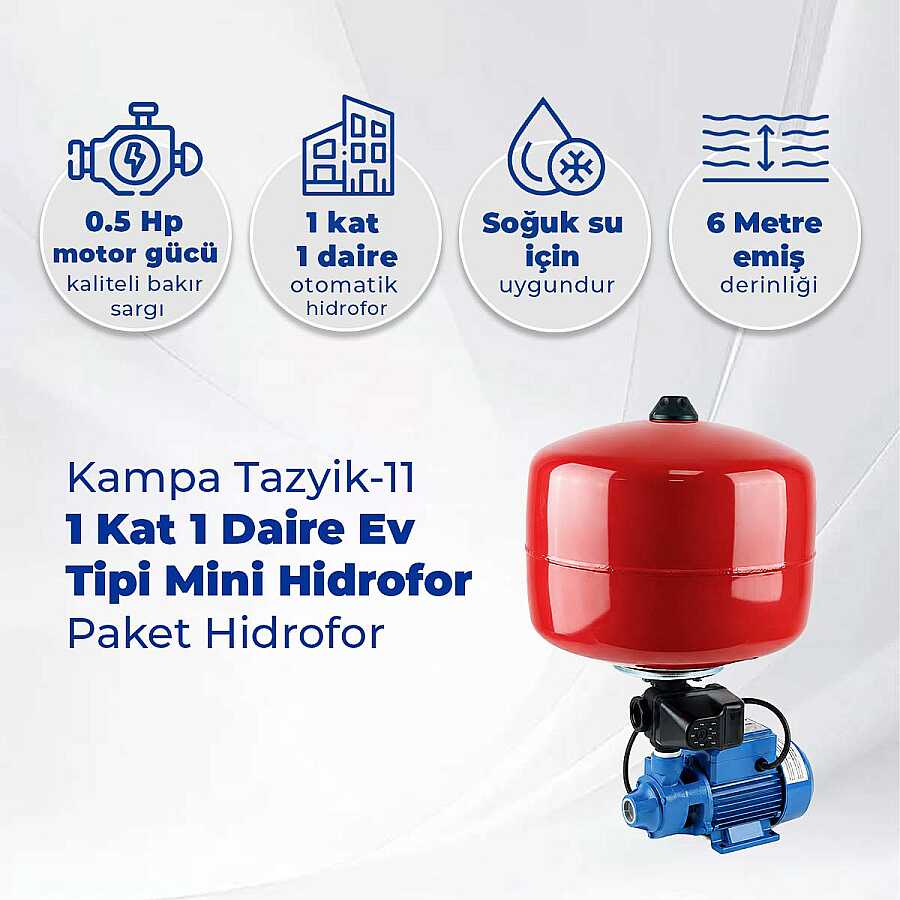

Kampa Tazyik-11 1 Kat 1 Daire Ev Tipi Mini Hidrofor - Paket Hidrofor

Ürün Kodu : Tazyik11
5.023,39 TL
3.265,20 TL
%35 İndirim
Havale Fiyatı : 3.167,25 TL %3  İndirim
Daha Fazla Kampa
Daha Fazla Ev Tipi Hidroforlar
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı

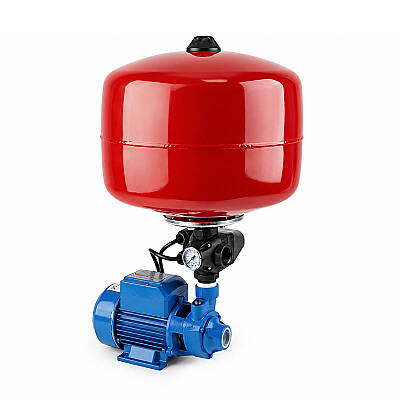

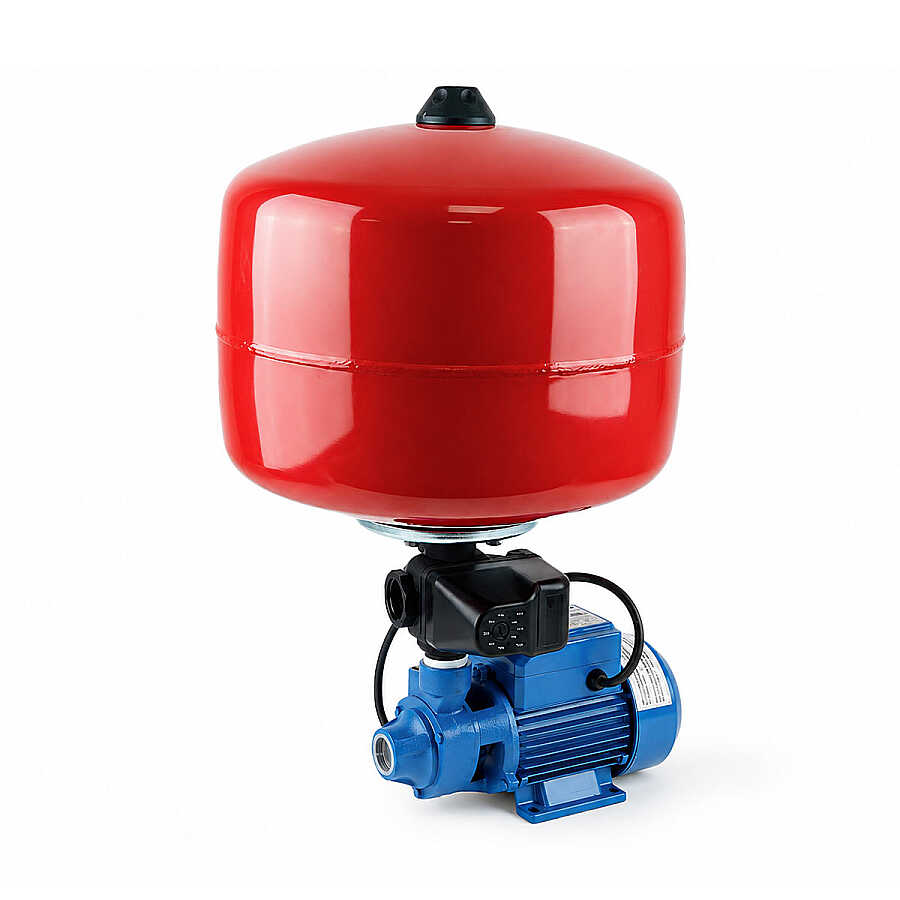

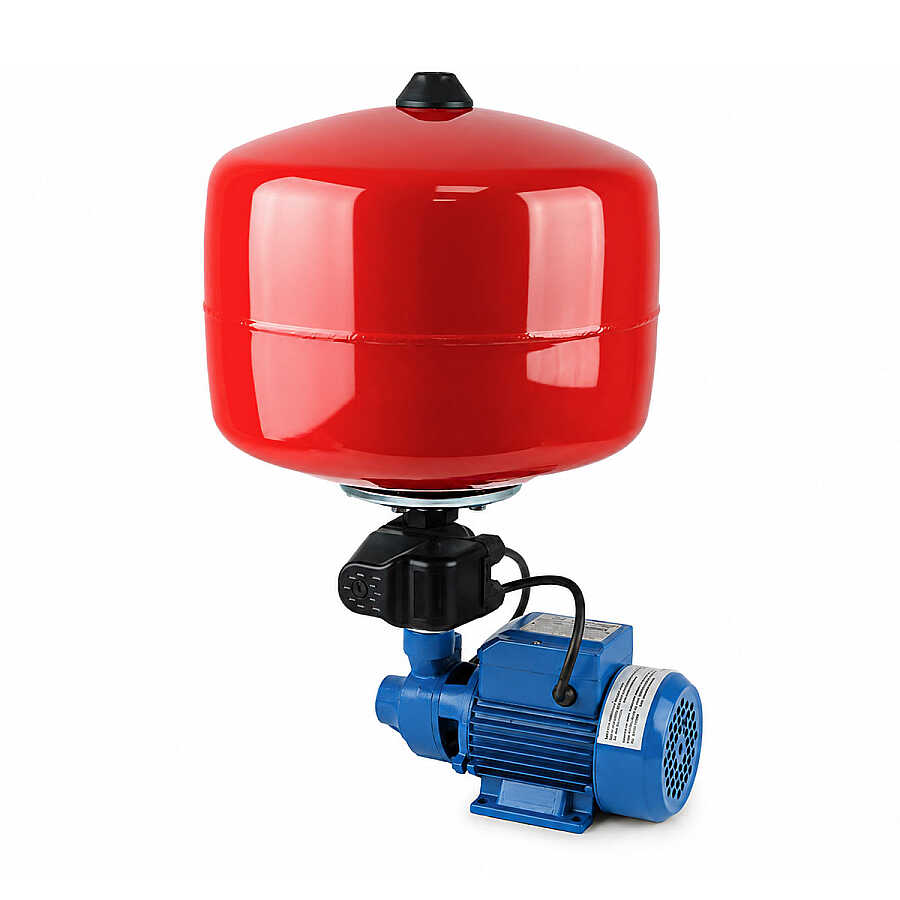

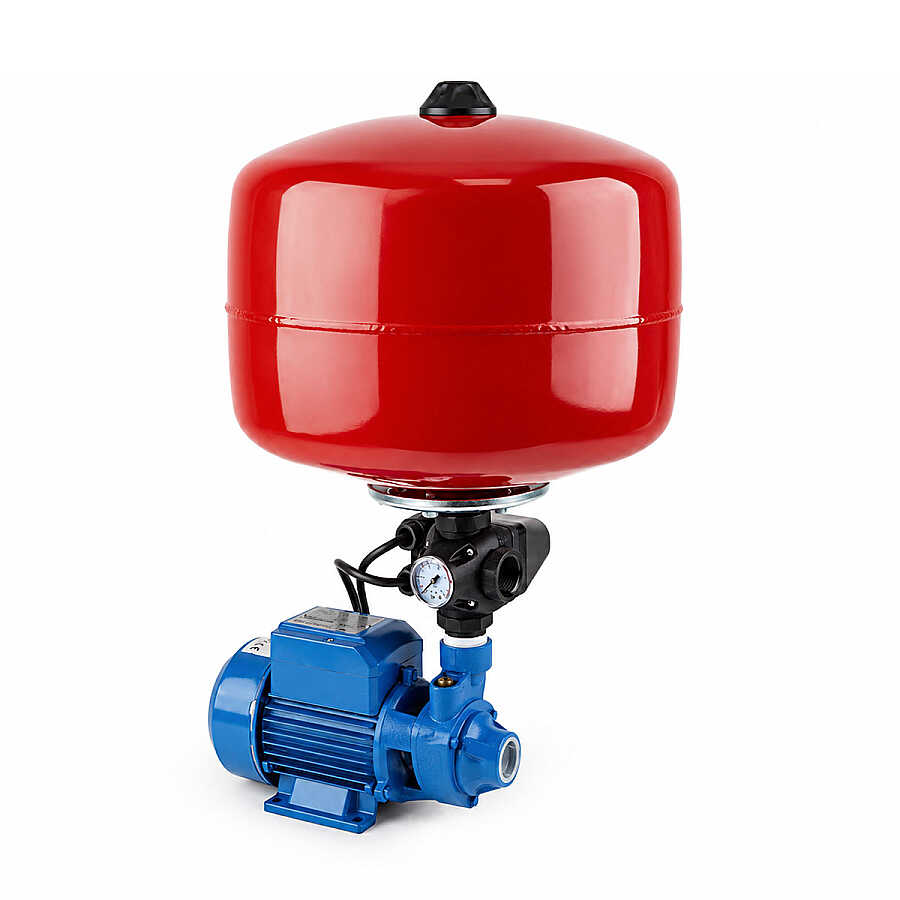

Kampa Tazyik-11 1 Kat 1 Daire Ev Tipi Mini Hidrofor Nedir?

Evsel kullanım için ideal olan domestik hidroforlardır. Düşük elektrik, sarfiyatı ile yüksek basınç istenilen mekanlarda güvenle kullanılabilir. Bu hidroforlar 1 kat 1 daireye kadar kullanıldığı gibi ayrıca su transferi, bahçe sulama sistemlerinde de kullanılmaktadır.

Hidroforlarımız kaliteli malzemelerden toplanmıştır ve bütün testleri yapılıp müşteriye sorunsuz şekilde gönderilmektedir. Bütün ayarları yapılmış sadece tesisat bağlantısı ve elektrik bağlantısının yapılması yeterli olacaktır. 2 yıl garantilidir.

Genleşme tankının ön gaz basıncının 6 ayda bir kontrol edilmesi ve eksilen gazın tamamlanması gerekmektedir.

Kampa 1 Kat 1 Daire Ev Tipi Mini Hidrofor Kullanım Detayları

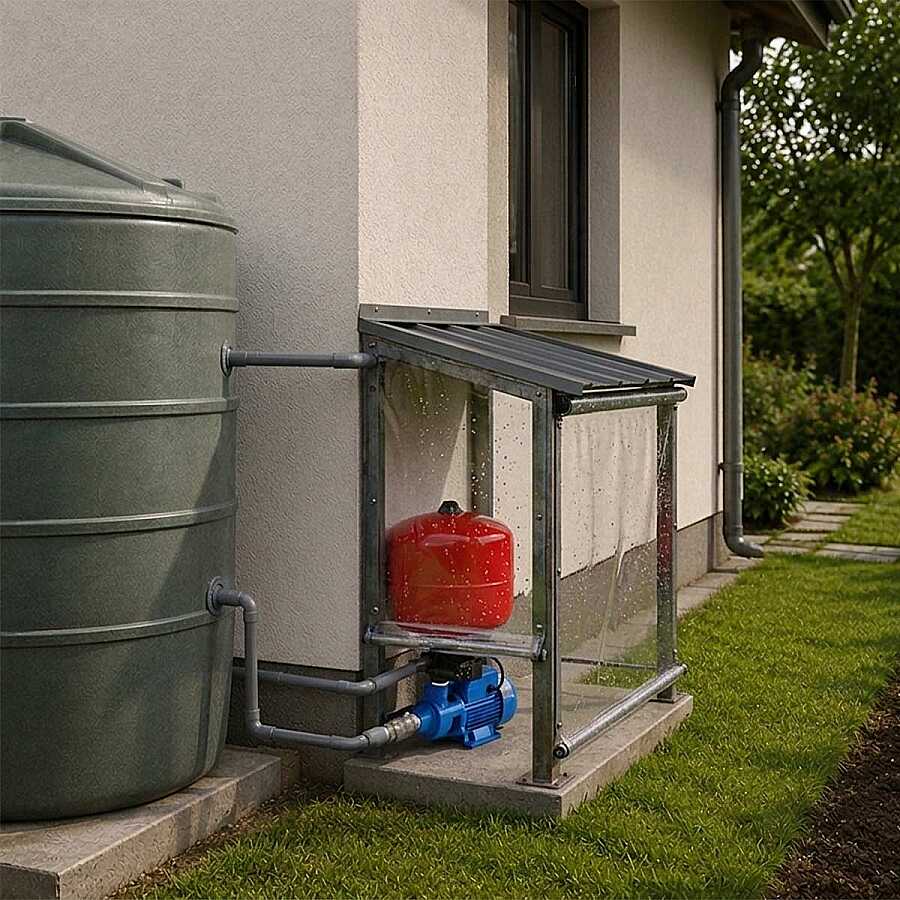

Hidrofor suyu bir su deposundan alacaksa, depoda su bitme ihtimaline karşı seviye flatörü kullanmanızda fayda vardır. Depoda su biterse ürünü çalışmasını durdurarak motorun arızalanması engeller. Depo dolduğunda hidrofor tekrardan otomatik olarak devreye girer.




 Teknik Bilgiler
Model Tazyik 11 Tipi Preferik Hidrofor
Kapasite  1 Kat / 1 Daire  Gövde Döküm
Motor Gücü  0,37 kW  / 0.5 Hp  Voltaj 220 Volt
Basınç 3 Bar  Debi  32 Litre / Dakika
Emme Basma Ağzı 1'  Maksimum Emiş Derinliği  6 Metre
Maks. Akışkan Sıcaklığı 45°C Maks. Ortam Sıcaklığı
40°C


Garanti Bilgisi
24
Ürün Açıklaması
HP
0.50 HP
kW
0.37 kW
Voltaj
220 Volt (Monofaze)
Max. Debi m3/h
0-5 m3/h
Max. Yükseklik mSS
21-30 mss
Kat Sayısı
1 Kat
Daire Sayısı
1 Daire
Giriş Ölçüsü
1" - 25 mm
Çıkış Ölçüsü
1" - 25 mm
Devir D/D
2900 d/d
Emiş Derinliği
6 Metre
