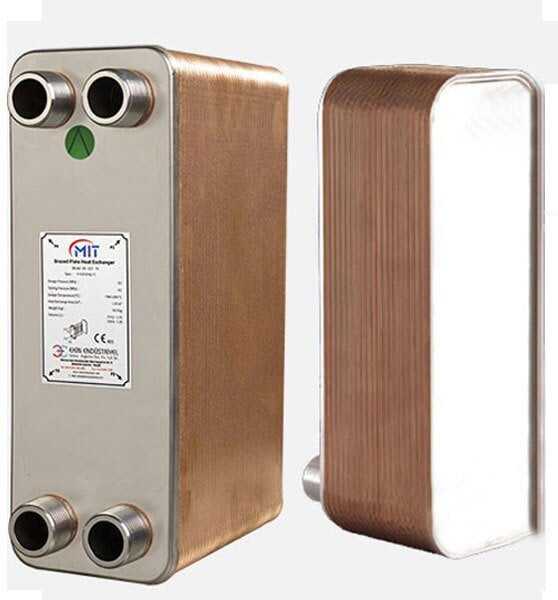

MB-05 24 Plaka Eşanjör Isı Değiştirici Nedir ?

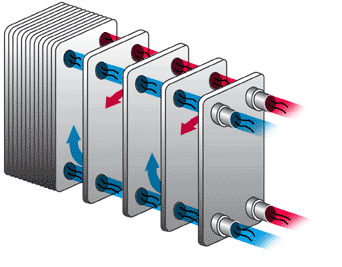

Isı eşanjörleri ısıtma ve soğutma sistemlerinde kullanılırlar, iki sıvı arasında ısı tranferinde kullanılırlar. Farklı akışkanların eşanjör plakalarının ters yüzeylerinden geçerek birbirlerine karışmadan plakalar sayesinde ısı transferi yaptırma özelliği taşıyan makinelerdir. Su, yağ, süt ve benzeri sıvıların ısıtma yada soğutmasında kullanılabilirler. Temel mantık ısıtma için bahsedersek, kombi kazan gibi bir ısıtıcıdan gelen su eşanjörün ilk plakasına girer ve çıkar, tesisattan gelen soğuk su ise ikinci plakadan girip çıkar. Bu iki sıvı birbirine karışmadan girip çıkarken aradaki bakır plakalar bu iki sıvının ısısını birbirine aktararak eşitler. Yani soğuk ve sıcak iki sıvı eşanjörün üst bağlantısından girdiğinde alt bağlantılardan çıkan sıvıların sıcaklığı neredeyse birbirine eşittir. Alttaki grafikte çalışma şeklini görebilirsiniz.
MB-05 24 Plaka Eşanjör Nerelerde Kullanılır ?
- Kombi, kazan ve boyler gibi ısıtma cihazına bağlanarak tesisat suyunu ısıtmada,
- Farklı akışkanların birbirine karışmadan ısı tranferini yapmada,
- Süt ürünlerinin pastörizasyonunun yapılması sırasında ısıtma ve soğutma için kullanılan makinelerdir.
- Gemilerde ısıtmada kullanılırlar,
- Hvac uygulamalarında akümülasyon tankları ile birlikte kullanılan ısıtma soğutma ekipmanlarıdır,
- Isı geri kazanım cihazı olarak kullanılabilir,
- Pres makinalarında hidrolik devrelerin sogutulması ve endüstriyel alanlarda yağ soğutmada,
- Enerji santrallerinde üretilen buhar, kızgın su ve sıcak su gibi akışkanların ısısının kullanılması amacıyla,
- Jeotermal suyunun ısısıyla tesisat suyunu ısıtmada kullanılabilirler.
Özellikleri
Plakalar ve bağlantıları AISI 316 normunda paslanmaz çelikten üretilmiştir. 1.4401 bakırla vakum kaynağı yapılmıştır efektif ısı transferi için gereken türbülanslı akış sağlayan özel dizaynlı plakalar, yüksek seviyede mekanik dayanıma sahiptir.
Kirlilik
Katı partikül sayısı litrede 10 mg'dan az olmalıdır.
Partikül ölçüsü < 0.6 mm. (küresel)
Lif benzeri partiküller, hızlı basınç düşüşüne neden olabilir.
Sıcaklık Aralığı
-196ºC
+200ºC
Donma noktası ve kaynama noktası dikkate alınmalıdır.

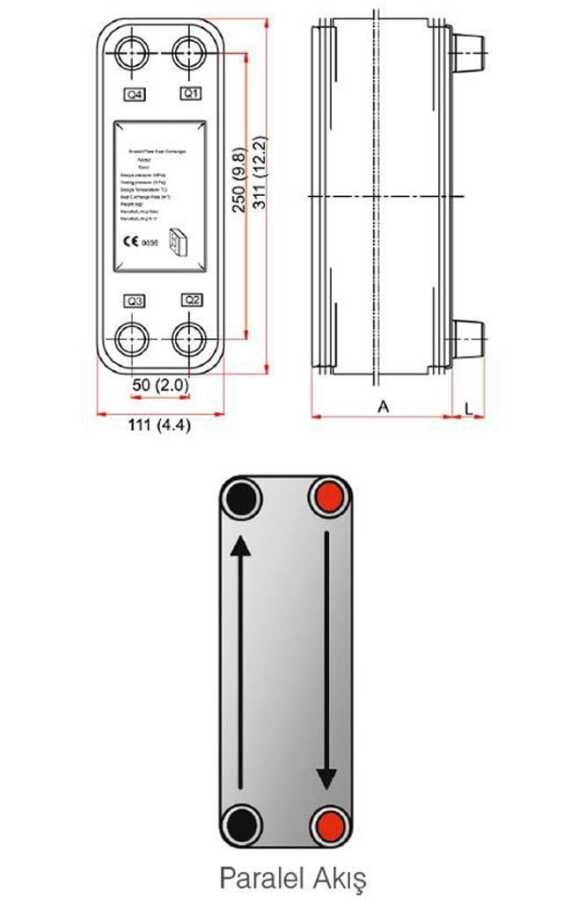

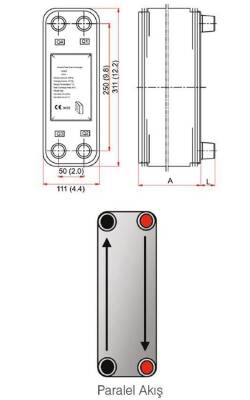

Ölçüler
| Yükseklik |
Genişlik |
Rekorlar Arası Genişlik |
| 311 mm |
111 mm |
250 mm |
