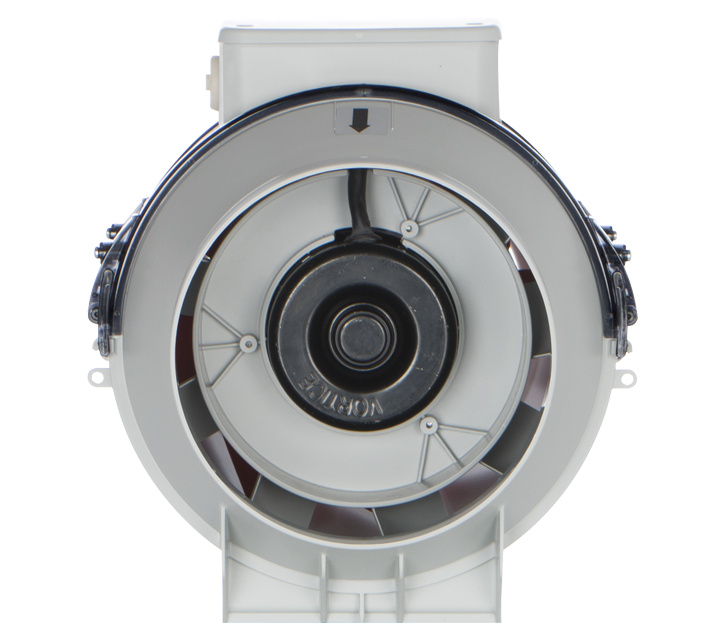

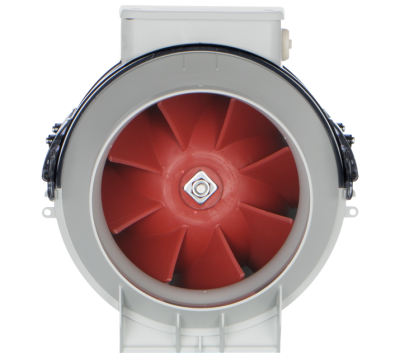

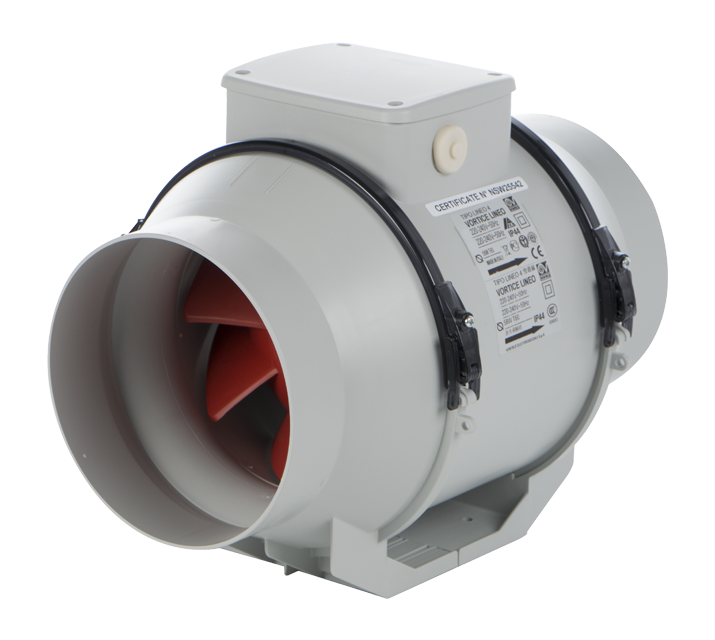

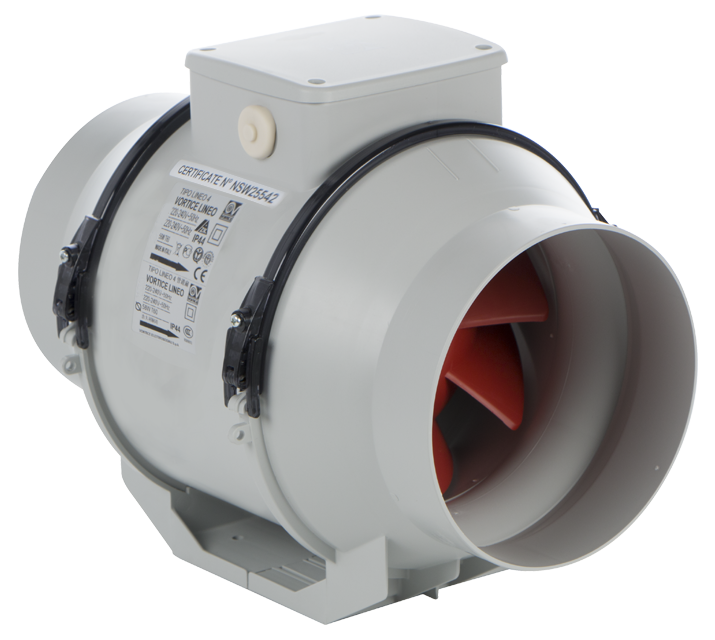

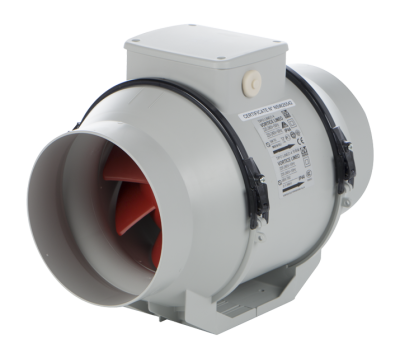

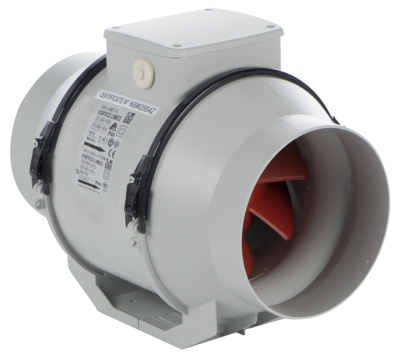

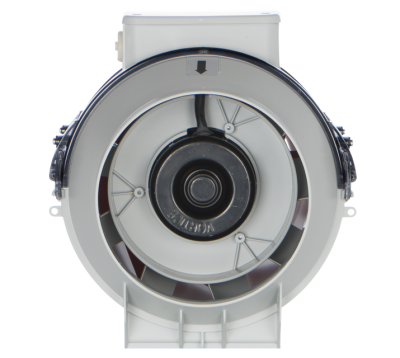

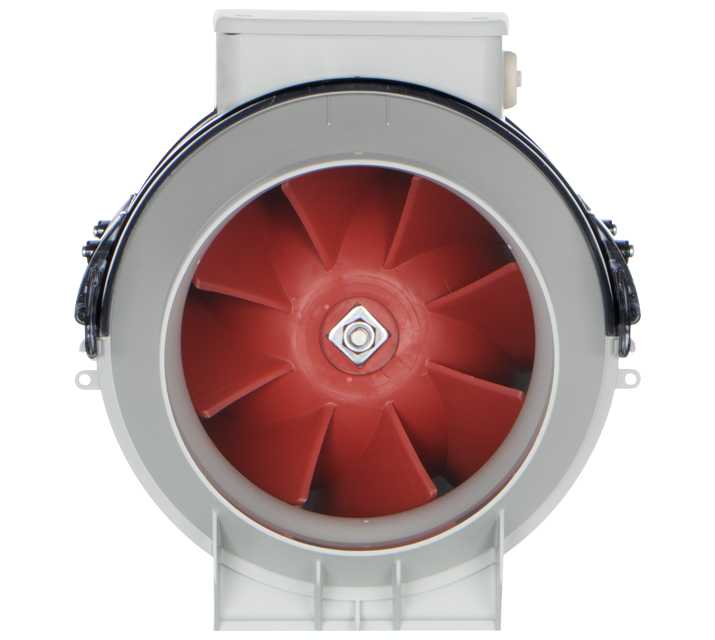

Vortice Lineo100V0 Çift Kademeli Kanal Tipi Fan 255 m³ 1520 RPM

Ürün Kodu : 100V0
7.187,93 TL
6.469,15 TL
%10 İndirim
Havale Fiyatı : 6.275,08 TL %3  İndirim
Daha Fazla Vortice
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Tavsiye Et Yorum Yap Fiyat Alarmı
ModelDevir(rpm)Güç(W)Akım(A)Hava Debisi(m3/h)Ses Seviyesi(dBA)Ağırlık(kg)
Lineo
100 V0
1520/203020/230.09/0.11180/25530.7/39.41.8

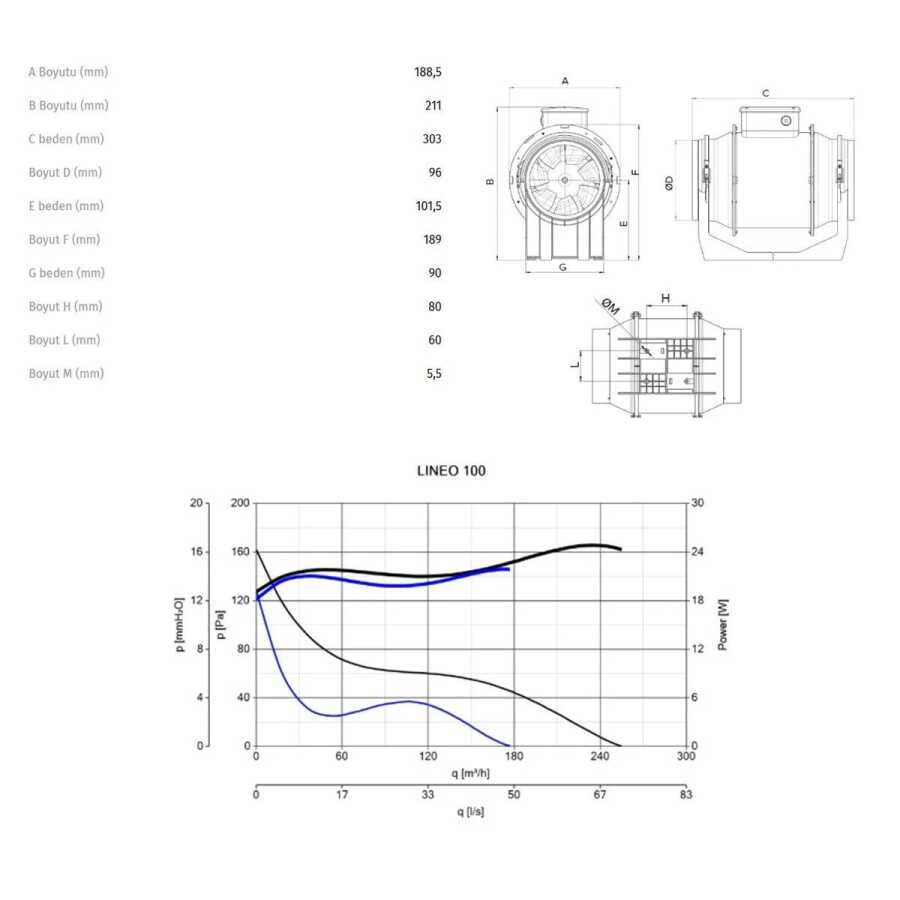

 MODEL A B C D E FGL
 LİNEO 100 V0 156 174 231 96 82 1529547.5

 Kanal Tipi Fan Nedir?

En iyi şekilde sirkülasyon sağlamak amacıyla kullanılan kanal içine veya kanala bağlı monte edilmiş bir fan olarak tanımlanır. Kanal tipi fan doğrudan alçıpan veya tavana oturmaz, bunun yerine tipik olarak tavan arasına veya çatı alanına,  bağlanan hava kanallarına monte edilir.

Kanal Tipi Fanlarının Avantajları Nelerdir?

  • Güçlü hava akışı ve kolay montajı
  • Yüksek basınç sürekliliği, düşük sesle yüksek verimlilik sağlamasıdır.
  • Kanal fanlarının her iki tarafı da kanala uyum sağlayarak kelepçeyle bağlanabilir. Fanlar her türlü montaj pozisyonunda çalıştırılabilir.
  • Keninden sönümlenen plastik kasa (keninden sönümlenme becerisi V0).
  • Farklı çaplarda uygulama seçeneği, çap 100 mm
  • Çift devirli ve termal aşırı yük korumalı, şaftı bilyeli yatakta AC motor.
  • Aksiradyal fan.
  • IMQ güvenlik ve performans sertifikaları.


TEKNİK VERİLER
Emilmiş güç 1. hız (W)20
Emilen Güç max (W)53
Frekans (Hz)50
Yalıtım sınıfıII °
IP44
Sürekli çalışma için maksimum ortam sıcaklığı (° C)60
Maks. emilen akımı maks. hız (A)0,11
Maks. Min. hız (A)0,09
Maks. maksimum hızda emilen güç (W)23
Nominal Çap (mm)100
Gerilim (V)220-240
Ağırlık (kg) 1,8
Ses basıncı seviyesi Lp [dB (A)] 3m - maksimum hız39,4
Ses basıncı seviyesi Lp [dB (A)] 3m - dk hız30,7



Fan Seçiminde Dikkat Edilmesi Gerekenler

Fan Seçimi Yapılırken 4 parametreye dikkat edilmelidir;

  • İhtiyaç Duyulan Hava Debisi
  • Basınç Kayıpları
  • Kabul edilebilir ses seviyesi
  • Elektriksel güç bağlantı tipi

Havalandırması yapılacak ortam için gereksimi duyulacak hava değişimi; ortamın kullanım amacı, içindeki canlıların ve eşyaların sayıları ve aktiviteleri ile ilgilidir. Yan tabloda farklı ortamlar için gerekli hava değişim kat sayıları verilmiştir.

OrtamHava Değişim Kat Sayısı
Oditoryumlar6-8
Boya Fırınları25-50
Para Kasası Odaları3-6
Sinema ve Tiyatrolar5-8
Ticari Mutfaklar15-30
Dökümhaneler8-15
Jimnastik Salonları4-6
Çamaşırhaneler10-20
Kapalı Havuzlar3-4
Restoranlar8-12
Konferans Odaları6-8
Bekleme OdalarıFotokopi Odaları
Fotokopi Odaları10-15
Makina Odaları10-40
Dükkânlar4-8
Kuru Temizleme5-15
Genel Malat Sahaları4-8
Hastaneler8-12
Laboratuvarlar8-15
Normal Aktivite(sigarasız)29 m³/saat
Normal aktivite(sigaralı)58 m³/saat
Hafif Aktivite45 m³/saat
Ağır Aktivite(endüstriyel çalışma alanları)60 m³/saat

Aktiviteye bağlı olarak yaşam ve çalışma alanlarında kişi başına düşen hava miktarları,gereksinim duyulan hava debisi belirlemek için yardımcı olabilir.

 Normal Aktivite (Sigarasız)29 m3 / saat

 Normal Altivite (Sigaralı)58 m3 / saat
 Hafif Aktivite45 m3 / saat
 Ağır Aktivite60 m3 / saat




Yukarıda verilen bilgiler doğrultusunda ihtiyaç duyulan hava debisi şu şekilde belirlenir.
  • Q [ m3 / saat ] = Hava değişim katsayısı (1 saat) * Ortam hacmi (m3 )

Veya

  • Q [ m3 / saat ] = Kişi sayısı * kişi başına gereksinim duyulan hava debisi
Ortamda gereksinim duyulan hava debsini belirledikten sonra uygun kanal tasarımı (ses ve hava hızı kritetrleri dikkate alınarak) yapılmalı ve basınç kayıpları hesaplanmalıdır. Fanın çalışacağı ortama bağlı olarak fan tipine (aksiyal, radyal, çatı, duman tahliye vb) karar verilmeli ve belirlenmiş olan debi-statik basınç ikilisine göre uygun fan eğri üzerinden seçilmelidir.Kısaca yukarıda yazanları ve tablodakileri örnekle anlatacak olursak;Bir ofiste 5 kişi çalışmaktadır tavan yüksekliği 2,6 metre taban alanı ise 50 m2 ise 2,6*50=130 m3hacme sahiptir. Hava değişim katsayı tablosunda ofis için verilen değer 4-8 di. Ortama 5 olarak ele alalım. 130*5=650 m3 /h hava ihtiyacı olur. Ofiste normal aktive ile çalışıldığını kabul edersek 5 kişi * 29 m3 = 145 m3 hava ihtiyacı çalışanlar için toplamda 650 + 145 =795 m3 / saat hava ihtiyacı doğar.

Fan seçimide bu debi ihtiyacına göre yapılır.

Debi hesaplamalarını yaptıktan sonra fanın montajının yapılacağı alan belirlemeli. Fan nereye takılacak? Tavana, duvara, bacaya yada havalandırma borusuna gibi. Diğer bir hususta fana bağlanacak olan elektriğin voltajı. Örneğimizde ofis baz aldığımız için oradan ilerleyelim. Fanlar genellikle ofislerde duvara ya da cama monte edilir. Ev tipi elektrik kullanıcaksa monofaze bir fan tercih edilmelidir. Endüstriyel bir alanda kullanılacaksa da trifaze (380 Volt) elektrik ile çalışan bir fan kullanılmalıdır.








Garanti Bilgisi
24
